Giảm độ cứng trong thiết kế kết cấu bê tông cốt thép

1. Khái niệm chung

Trong mô hình phân tích kết cấu, độ cứng của một cấu kiện (dầm, cột, sàn…) thường được tính từ mô đun đàn hồi của bê tông (Ec) và mô men quán tính hình học (I).

Với lý thuyết đàn hồi tuyến tính, giả định cấu kiện nguyên vẹn, chưa nứt → độ cứng cao.
Nhưng thực tế, khi tải trọng tăng, vùng chịu kéo của bê tông xuất hiện vết nứt → làm giảm khả năng chịu uốn, xoắn, cắt, từ đó độ cứng thực tế nhỏ hơn nhiều so với tính toán lý thuyết.

Do đó, các tiêu chuẩn yêu cầu giảm độ cứng tính toán để mô phỏng đúng ứng xử thực tế.

2. Nguyên nhân phải giảm độ cứng

2.1. Ảnh hưởng của vết nứt

Khi bê tông chịu kéo vượt quá cường độ kéo, các vết nứt hình thành và mở rộng.
Vùng bê tông bị nứt không tham gia chịu kéo, chỉ còn cốt thép chịu lực kéo, dẫn đến mô men quán tính hiệu dụng Ieff giảm đáng kể so với Igross ban đầu.

2.2. Tính phi tuyến của vật liệu

Bê tông và cốt thép không còn tuân theo đường cong ứng suất–biến dạng tuyến tính khi tải trọng tiến gần giới hạn chịu lực.
Sau khi nứt, biến dạng tăng nhanh hơn → nếu vẫn dùng độ cứng ban đầu, kết quả phân tích sẽ bảo thủ sai (chuyển vị tính ra quá nhỏ).

2.3. Ảnh hưởng tải trọng dài hạn (Creep & Shrinkage)

Creep: biến dạng tăng dần theo thời gian dưới tải trọng không đổi, làm giảm mô đun đàn hồi hiệu dụng Eeff.
Shrinkage: co ngót gây ứng suất nội bộ và vi nứt, làm giảm độ cứng.
Thực tế, độ võng dài hạn của dầm/sàn có thể lớn hơn 2 lần võng tức thời, đồng nghĩa độ cứng giảm 20–40% so với lúc mới chịu tải.

2.4. Ảnh hưởng trong phân tích động lực (động đất)

Chu kỳ dao động riêng T ∝ √(m/k). Nếu k (độ cứng) bị lấy quá cao, T bị tính thấp → lực động đất tính ra sai.
Các tiêu chuẩn kháng chấn (TCVN 9386, EC8, ACI 318) đều yêu cầu giảm độ cứng để phản ánh tình trạng nứt của kết cấu khi chịu động đất.

2.5. Phân phối lại nội lực trong hệ siêu tĩnh

Trong kết cấu siêu tĩnh, phần tử cứng hơn sẽ hút nhiều nội lực hơn.
Nếu không giảm độ cứng phần tử đã nứt, nội lực phân phối sẽ khác xa thực tế, dẫn đến bố trí thép không hợp lý (có chỗ thiếu, chỗ dư).

3. Các phương pháp giảm độ cứng

3.1. Sử dụng hệ số giảm mô men quán tính I_eff

Thay mô men quán tính tiết diện nguyên vẹn I_g bằng:

I_eff = k × I_g (k < 1)

Giá trị k được lấy theo tiêu chuẩn. Ví dụ ACI 318-19:

Cấu kiện	I_eff / I_g
Dầm	0,35
Cột	0,70
Tường chịu uốn	0,70
Tường chịu cắt	0,25
Sàn không dầm	0,25

3.2. Tính toán độ cứng hiệu quả E_eff I_eff

Dựa trên trạng thái ứng suất – biến dạng và mức độ nứt:

I_eff = (M_cr / M_a)³ × I_g + [1 – (M_cr / M_a)³] × I_cr

Trong đó:

M_cr = f_ctm × W – mô men gây nứt.
M_a – mô men lớn nhất trong cấu kiện.
I_g – mô men quán tính tiết diện nguyên vẹn.
I_cr – mô men quán tính tiết diện đã nứt.
f_ctm – cường độ kéo trung bình của bê tông.
W – mô men kháng uốn tiết diện nguyên vẹn.

Nếu M_a < M_cr → I_eff = I_g.

3.3. Mô hình vật liệu phi tuyến

Các phần mềm phân tích kết cấu hiện đại như ETABS Nonlinear, SAP2000, ABAQUS, ANSYS… có khả năng mô phỏng trực tiếp quá trình hình thành vết nứt, biến dạng và sự suy giảm độ cứng của cấu kiện theo diễn biến tải trọng.

Từ phiên bản ETABS v22 trở đi, việc thiết lập và phân tích mô hình vật liệu phi tuyến đã trở nên đơn giản và nhanh chóng hơn đáng kể, giúp kỹ sư dễ dàng đánh giá chính xác ứng xử thực tế của kết cấu.

4. Quy định giảm độ cứng trong các tiêu chuẩn thiết kế

4.1. Theo TCVN 5574:2018

Mục 5.1.2 yêu cầu:

Tính phi tuyến vật lý và tính không đẳng hướng cần được xét đến trong thiết kế kết cấu, đặc biệt với kết cấu siêu tĩnh. Khi không thể mô phỏng đầy đủ các tính chất không đàn hồi của bê tông cốt thép, có thể dùng phương pháp hiệu chỉnh độ cứng dựa trên số liệu thí nghiệm, mô hình phi tuyến và kinh nghiệm chuyên gia để phản ánh ảnh hưởng của biến dạng không đàn hồi.

4.2. Theo TCVN 9386-2012 (EC8)

Mục 4.3.1 (7) yêu cầu:

Trừ phi thực hiện sự phân tích chính xác hơn đối với các cấu kiện bị nứt, các đặc trưng về độ cứng chống cắt và độ cứng chống uốn đàn hồi của các cấu kiện bêtông và khối xây có thể lấy bằng một nửa độ cứng tương ứng của các cấu kiện không bị nứt.

4.3. Theo Eurocode 2 (EC2)

Mục 5.4 đến 5.7

5.4(2) Cho phép áp dụng phân tích đàn hồi tuyến tính nhưng lấy giá trị trung bình của mô đun đàn hồi

5.4(3) Đối với biến dạng nhiệt, ảnh hưởng của co ngót và lún ở trạng thái giới hạn độ bền, có thể giả thiết độ cứng giảm xuống do tiết diện có vết nứt.

4.4. Theo ACI 318-25

a. Mục 6.6.3.1 - Giảm độ cứng check ULS

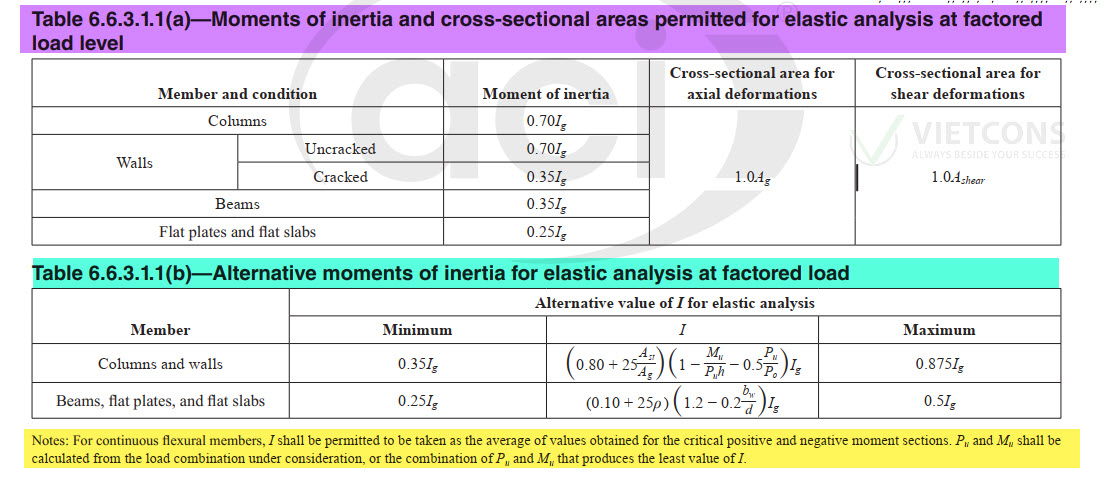

Mô men quán tính (I) và diện tích tiết diện (A) của cấu kiện lấy theo bảng 6.6.3.1.1(a) hoặc (b), trừ khi dùng phương pháp phân tích chính xác hơn.
Nếu có tải ngang duy trì lâu dài, I của cột và tường phải chia cho (1+β_ds), với β_ds là tỷ số giữa lực cắt lâu dài và lực cắt lớn nhất trong tầng.

Diện tích cắt A_shear dùng để tính biến dạng cắt, thường nhỏ hơn diện tích tiết diện toàn phần A_g; với tiết diện chữ nhật: A_shear≤5/6A_g

6.6.3.1.2 Khi tính độ võng dưới tải trọng ngang tính toán, nếu dự kiến có ứng xử phi tuyến, cần sử dụng độ cứng hữu hiệu của cấu kiện thay vì độ cứng lý thuyết. Có thể xác định theo (a) hoặc (b) hoặc (c):

(a) Giá trị trong Bảng 6.6.3.1.1(a)

(b) I=0.5Ig cho mọi cấu kiện

(c) Phân tích chi tiết, xét đến độ cứng hữu hiệu thực tế.

Đối với sàn hai phương không dầm trong hệ kháng chấn, mô hình phải phù hợp với kết quả thử nghiệm và phân tích toàn diện.

b. Mục 6.6.3.2 - Giảm độ cứng check SLS

Khi phân tích độ võng, dao động và chu kỳ dao động của công trình ở mức tải trọng sử dụng (service loads – chưa nhân hệ số), cần xét đến ảnh hưởng nứt của bê tông.

Sử dụng mô men quán tính bằng 1/0.7= 1,4 lần giá trị I xác định ở 6.6.3.1.2, hoặc sử dụng một phương pháp phân tích chi tiết hơn, nhưng giá trị này không được vượt quá I_g.

5. Kết luận

Giảm độ cứng trong thiết kế kết cấu bê tông cốt thép là nguyên tắc cơ bản nhằm phản ánh sát hành vi làm việc thực tế của kết cấu sau khi xuất hiện vết nứt, đồng thời đảm bảo cân bằng giữa yêu cầu an toàn và hiệu quả kinh tế.

Việc áp dụng độ cứng giảm đóng vai trò quan trọng trong:

Phân tích tải trọng động – bắt buộc trong thiết kế kháng chấn.
Kiểm tra chuyển vị – bao gồm độ võng dầm và chuyển vị ngang toàn công trình.
Phân phối nội lực hợp lý – giúp mô hình tính toán phản ánh đúng phân bố ứng suất và biến dạng của kết cấu.

Các phương pháp áp dụng trong thực tiễn:

Sử dụng hệ số giảm cố định theo tiêu chuẩn thiết kế – phương pháp đơn giản, nhanh, phù hợp giai đoạn thiết kế sơ bộ.
Tính toán chi tiết độ cứng hiệu quả (I_eff) – cho kết quả chính xác hơn, đặc biệt đối với kết cấu chịu tải trọng phức tạp hoặc yêu cầu kiểm soát chuyển vị nghiêm ngặt.
Phân tích phi tuyến – cho độ tin cậy cao nhất, thích hợp với công trình quan trọng, công trình cao tầng hoặc kết cấu có yêu cầu kháng chấn đặc biệt.
