Trong quá trình phân tích và thiết kế kết cấu với SAP2000, việc khai báo đặc trưng vật liệu chính xác theo Tiêu chuẩn Việt Nam (TCVN) là bước cực kỳ quan trọng, đảm bảo độ tin cậy của kết quả tính toán. Bài viết này hướng dẫn chi tiết cách tự động khai báo vật liệu Bê tông cốt thép (BTCT) và Thép kết cấu trong phần mềm SAP2000.v22 (và các phiên bản tương đương) theo các tiêu chuẩn TCVN hiện hành.
I. Khai báo vật liệu Bê tông cốt thép (BTCT)
1. Chọn tiêu chuẩn thiết kế BTCT:
-

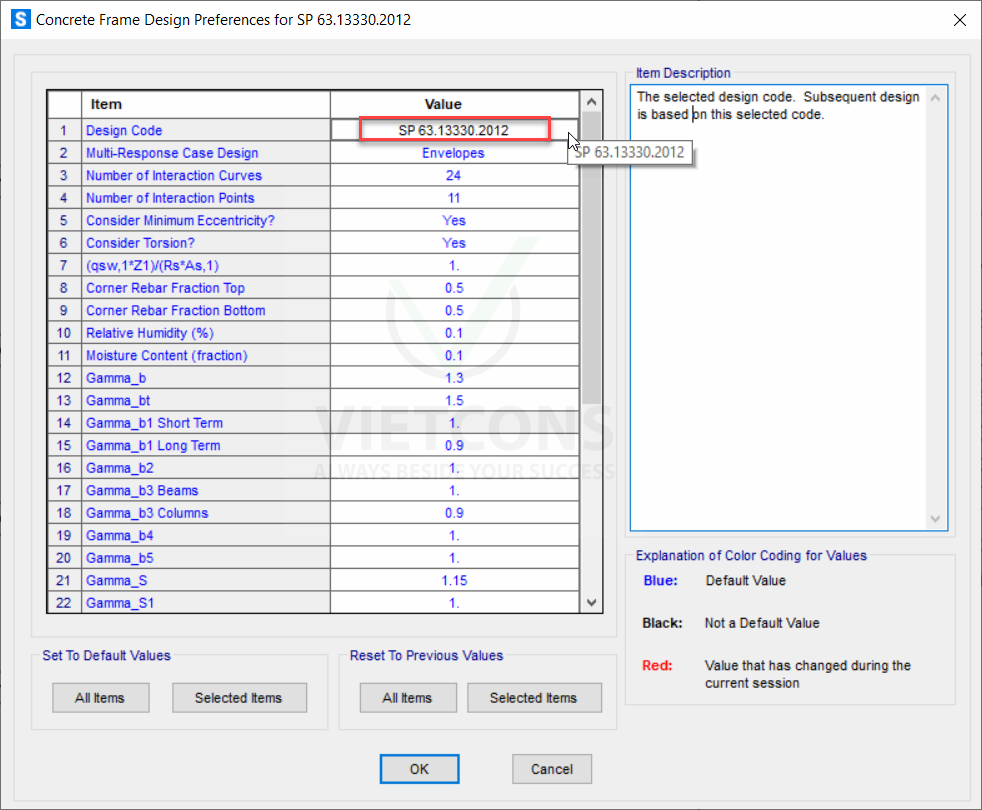

Vào: Design > Concrete Frame Design > View/Revise Preferences.
-
Ở mục Design Code, chọn SP 63.13330.2012 (tương đương TCVN 5574:2018).
2. Khai báo vật liệu bê tông:
-

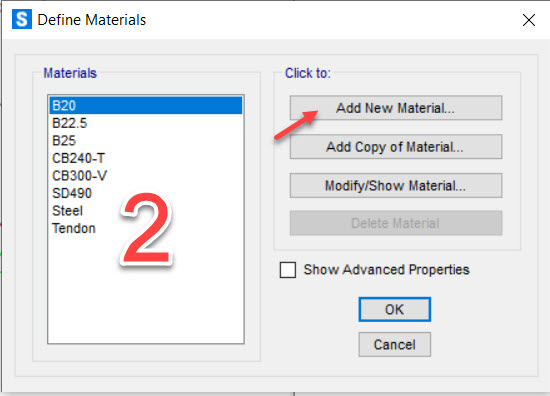

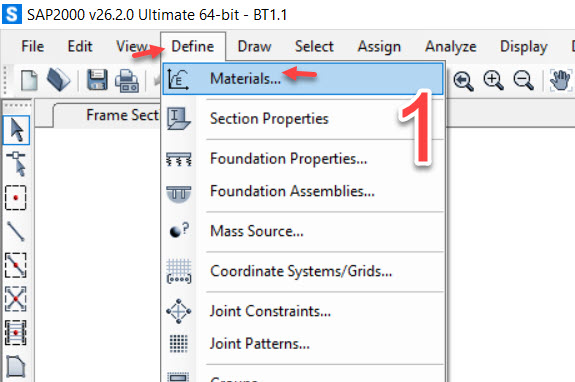

Vào: Define > Material Properties... → Add New Material...
-

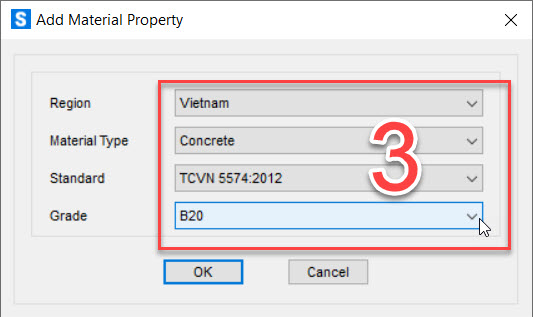

Chọn: Region: Vietnam → Material Type: Concrete → Standard: TCVN 5574-2012 → Grade: B20 (hoặc cấp độ bền khác).
-

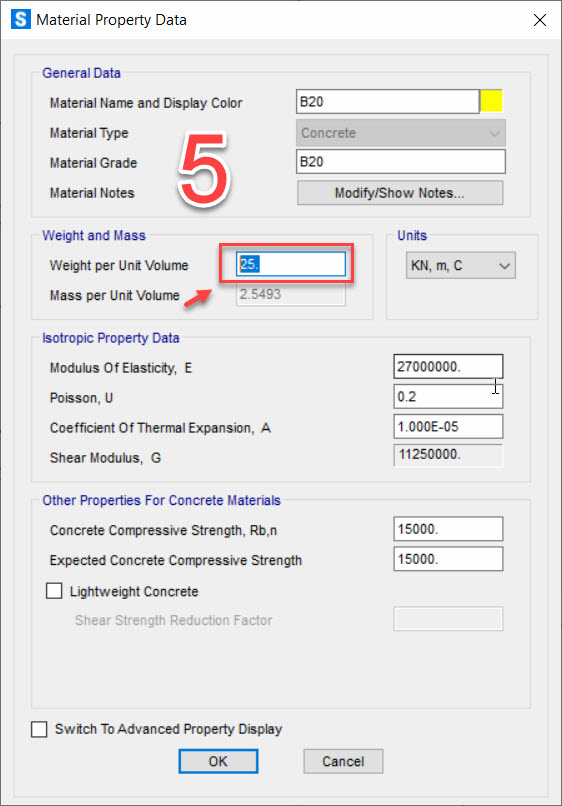

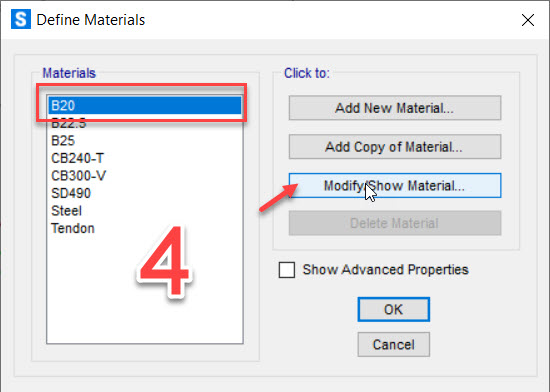

Lưu ý: Hiệu chỉnh trọng lượng riêng về 25 kN/m³ theo TCVN 2737:2023. Các thông số khác giữ nguyên mặc định.

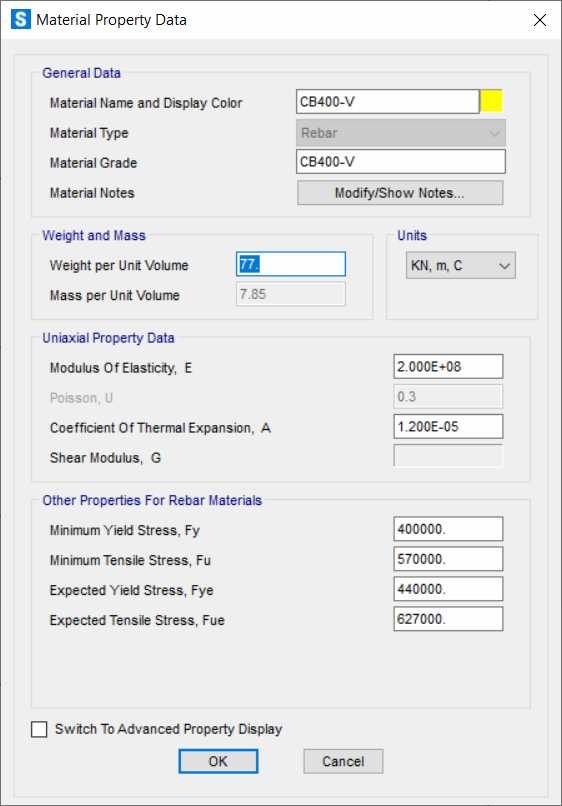

3. Khai báo vật liệu cốt thép:
-

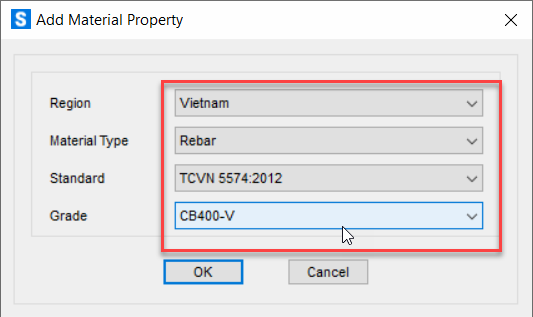

Tương tự, chọn: Region: Vietnam → Material Type: Rebar → Standard: TCVN 5574-2012 → Grade: CB400-V (hoặc loại thép khác).
-
Các thông số cốt thép giữ nguyên mặc định trong SAP2000 vì đã phù hợp với TCVN 5574:2018.
II. Khai báo vật liệu Thép kết cấu
1. Chọn tiêu chuẩn thiết kế thép:
-

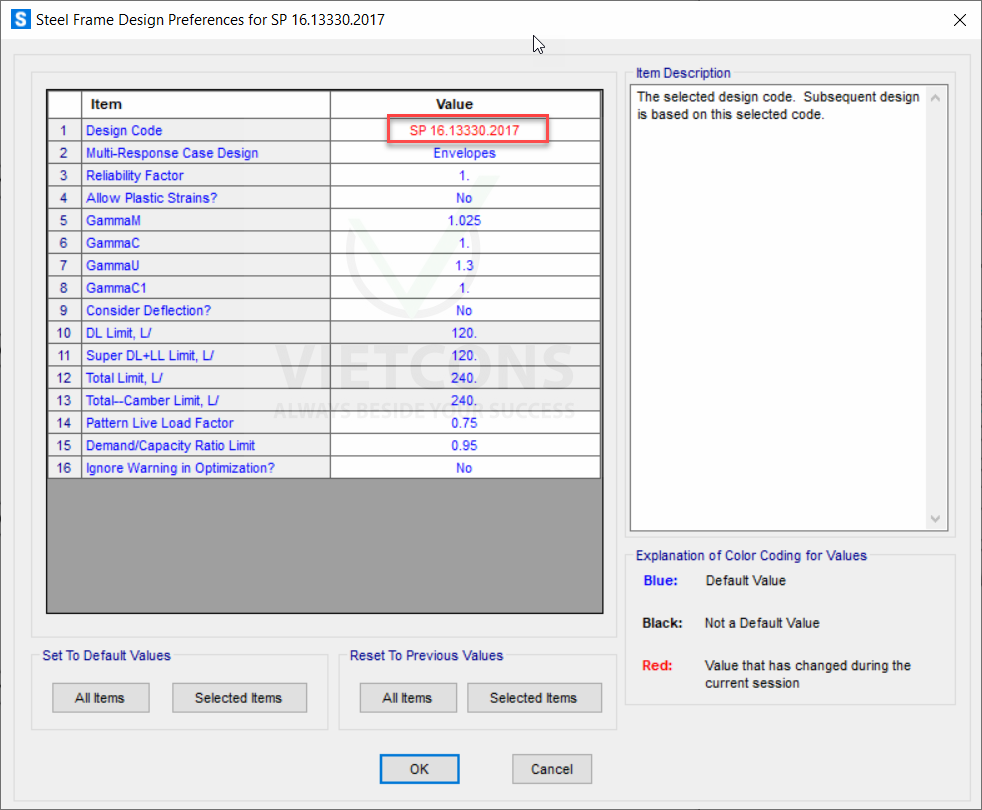

Vào: Design > Steel Frame Design > View/Revise Preferences.
-
Ở mục Design Code, chọn SP 16.13330.2017 (tương đương TCVN 5575:2024).

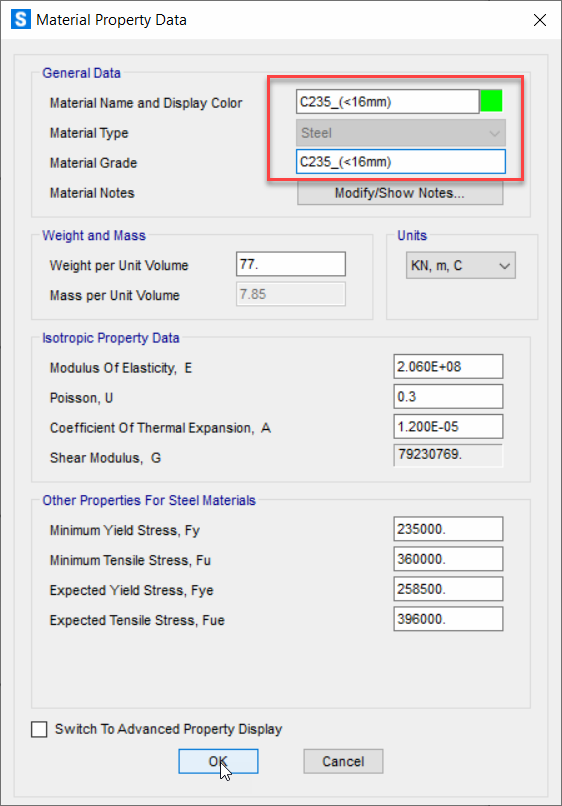

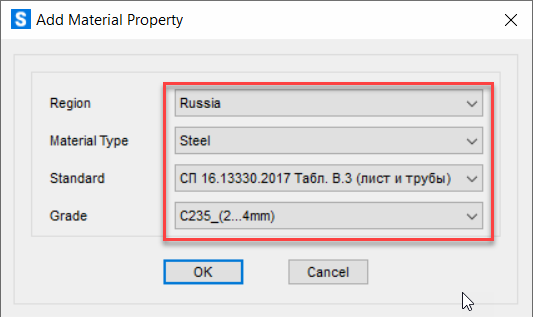

2. Khai báo vật liệu thép:
-
Các thông số cơ bản (Mô đun đàn hồi E, hệ số Poisson ν, hệ số giãn nở nhiệt α, …) giữ nguyên mặc định.
-
Kỹ sư cần kiểm tra và điều chỉnh:
-
Giới hạn chảy (fy) và cường độ kéo đứt (fu) theo Bảng B2 – TCVN 5575:2024, phụ thuộc vào chiều dày tấm thép.
-
Lưu ý: Tấm thép càng dày, giá trị fy càng giảm.
-
Bảng chú giải các thông số vật liệu trong SAP2000
|
Thông số vật liệu |
Giải thích / Ý nghĩa |
|---|---|
|
Weight per Unit Volume (Trọng lượng riêng) |
• Bê tông cốt thép: γ = 25 kN/m³ • Thép: γ = 77 kN/m³ • Dùng để tính tải trọng tĩnh do trọng lượng bản thân |
|
Mass per Unit Volume (Khối lượng riêng) |
• ρ = γ / g, với g = 9.81 m/s² • Dùng để tính tải trọng động (lực quán tính) |
|
Modulus of Elasticity, E (Mô đun đàn hồi) |
• Độ cứng vật liệu, mô tả quan hệ ứng suất – biến dạng • Bê tông: tra theo mác/cấp độ bền • Cốt thép (Rebar): E = 2×10⁵ MPa • Thép (Steel): E = 2.06×10⁵ MPa |
|
Poisson’s Ratio, ν (Hệ số Poisson) |
• Tỷ số biến dạng ngang/dọc khi chịu kéo – nén • Bê tông: ν = 0.2 • Thép: ν = 0.3 |
|
Coefficient of Thermal Expansion, α (Hệ số giãn nở nhiệt) |
• Độ giãn dài theo nhiệt độ (1/°C) • Bê tông: α = 1×10⁻⁵ (1/°C) • Thép: α = 1.2×10⁻⁵ (1/°C) |
|
Shear Modulus, G (Mô đun trượt) |
• Đặc trưng độ cứng chống cắt của vật liệu • Tính theo công thức: G = E / [2(1+ν)] |
|
Concrete Compressive Strength, Rb,n (Cường độ nén tiêu chuẩn bê tông) |
• Giá trị đặc trưng cường độ nén của bê tông • Tra theo mác/cấp độ bền (VD: B20 → Rb,n ≈ 11.5 MPa) |
|
Expected Concrete Compressive Strength (Cường độ nén kỳ vọng) |
• Giá trị trung bình mong đợi của bê tông • Thường mặc định bằng Rb,n |
|
Minimum Yield Stress, Fy (Cường độ chảy tối thiểu của thép) |
Giá trị tối thiểu ứng suất mà thép bắt đầu chảy dẻo, được quy định theo mác và chiều dày tấm thép. |
|
Minimum Tensile Stress, Fu (Cường độ kéo đứt tối thiểu của thép) |
Giá trị tối thiểu ứng suất kéo tại đó thép bị phá hủy, đảm bảo giới hạn bền của vật liệu. |
|
Expected Yield Stress, Fye (Cường độ chảy mong đợi) |
• Giá trị trung bình kỳ vọng của cường độ chảy, dùng trong phân tích phi tuyến vật liệu. • Trong SAP2000, mặc định thường gán Fye ≈ 1.1Fy (ví dụ 400 MPa → 440 MPa) |
|
Expected Tensile Stress, Fue (Cường độ kéo đứt mong đợi) |
• Giá trị trung bình kỳ vọng của cường độ kéo đứt, dùng trong phân tích phi tuyến vật liệu. • Trong SAP2000, mặc định thường gán Fue ≈ 1.1 × Fu (ví dụ: Fu = 570 → Fue = 627 MPa) |
