Thao tác thực hiện: Click vào menu Define → Section Properties → Frame Sections →Add New Property → Chọn Other → Chọn Nonprismatic.
Hộp thoại định nghĩa tiết diện thay đổi theo chiều dài như hình dưới:
1. Start Section: Tiết diện bắt đầu đoạn section
2. End Section: Tiết diện kết thúc đoạn section
3. Length: Chiều dài đoạn section
4. Length Type: Chọn kiểu tính chiều dài
+ Variable (chiều dài tương đối = tỉ số đoạn section a /chiều dài L)
+ Absolute (giá trị chiều dài tuyệt đối tính bằng m)
5. EI33 Variation: Kiểu thay đổi EI33 (momen kháng uốn xoay quanh trục 3)
6. EI22 Variation: Kiểu thay đổi EI22 (momen kháng uốn xoay quanh trục 2)
Lưu ý lựa chọn Variation trong SAP2000
Công thức tính momen kháng uốn với cấu kiện có tiết diện thay đổi theo SAP2000 như sau:
Variation = Để nội suy các thuộc tính tiết diện dọc theo chiều dài của mỗi phân đoạn.
Variation có 3 tùy chọn: Linear (n=1), Parbolic (n=2) or Cubic (n=3)

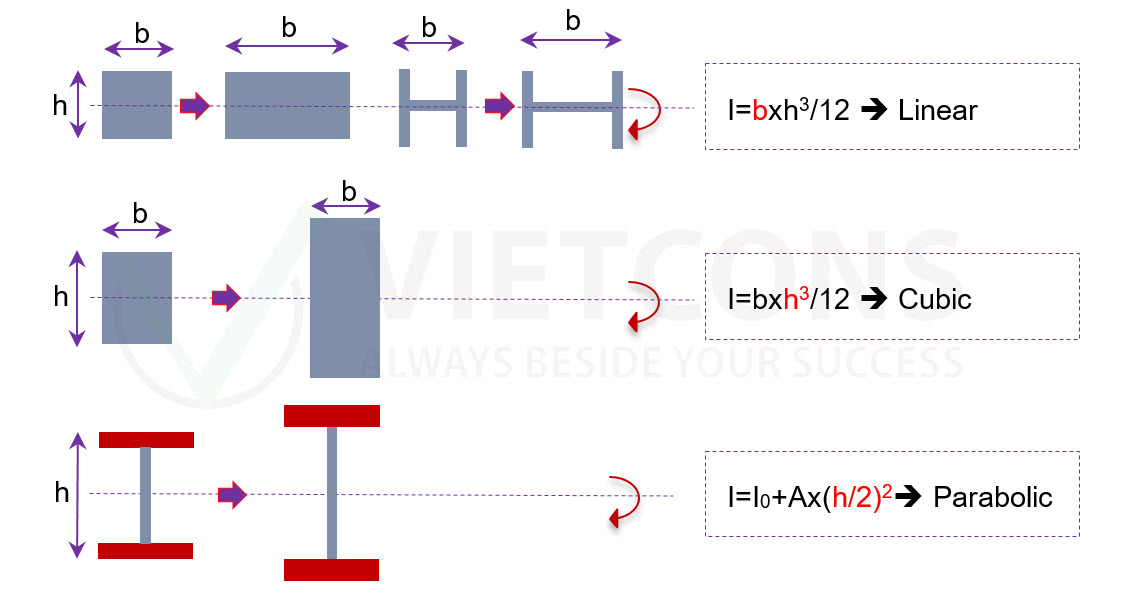

Để giúp kĩ sư hiểu rõ lựa chọn Variation cho phù hợp bài toán thiết kế kết cấu, anh chị xem hình vẽ minh họa dưới đây:
Do đó kĩ sư lựa chọn Variation như sau:
Linear = không có sự thay đổi độ cứng chống uốn I trên chiều dài
Cubic = dùng cho tiết diện chữ nhật có sự thay đổi độ cứng chống uốn I trên chiều dài
Parapolic = dùng cho tiết diện chữ I có sự thay đổi độ cứng chống uốn I trên chiều dài
