Quy định khoảng cách cọc theo TCVN 10304:2025

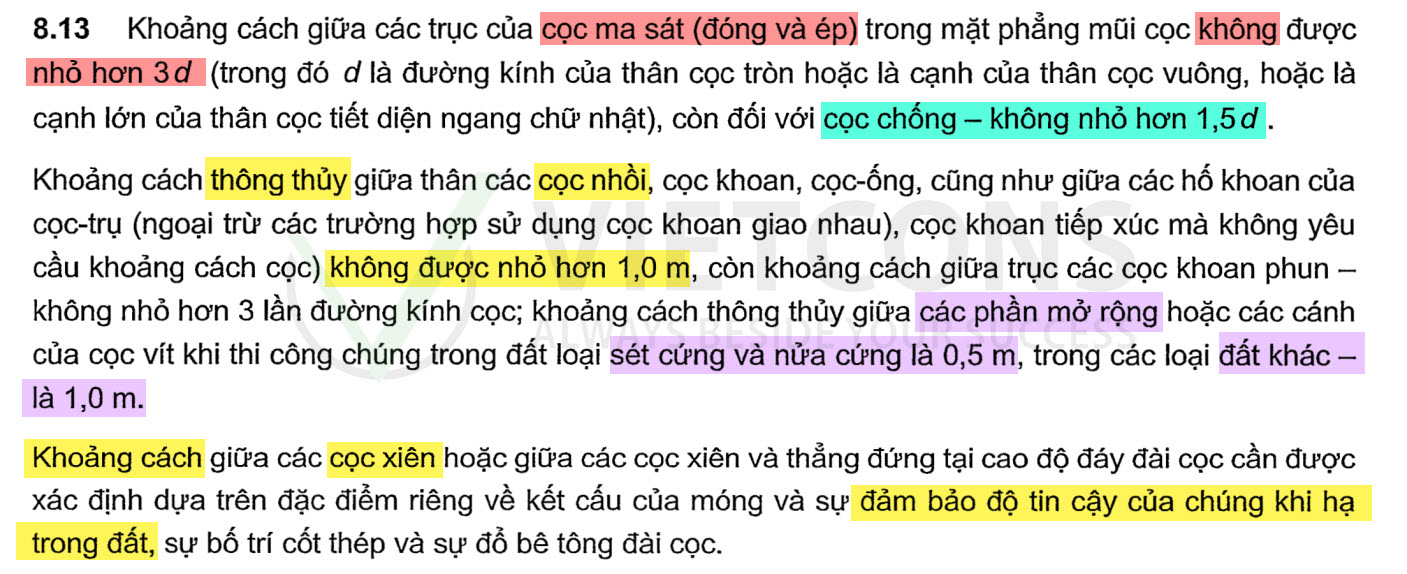

Theo mục 8.13 TCVN 10304-2025 quy định như sau:
1. Cọc đóng (hoặc ép)
-
Cọc ma sát (Friction pile): khoảng cách tối thiểu giữa tim cọc đến tim cọc: smin = 3d
-
Cọc chống (End bearing pile): khoảng cách tối thiểu giữa tim cọc đến tim cọc: smin = 1.5d
Ghi chú: Đối với cọc đóng (hoặc ép), khoảng cách s là từ tim cọc đến tim cọc.
Giải thích thuật ngữ:
-
Cọc ma sát (Friction pile): cọc truyền tải trọng xuống nền thông qua ma sát dọc thân cọc và một phần qua mũi cọc.
-
Cọc chống (End bearing pile): cọc truyền tải trọng chủ yếu qua mũi cọc xuống lớp đất hoặc đá có sức chịu tải cao.
2. Cọc nhồi
Khoảng cách tĩnh không giữa thân cọc tối thiểu: smin = 1.0 m
Ghi chú: Đối với cọc nhồi, khoảng cách s được tính từ mép cọc đến mép cọc.
3. Cọc nhồi có mở rộng mũi cọc
-
Nếu mũi cọc nằm trong đất dính nửa cứng và cứng: khoảng cách tĩnh không giữa các mũi cọc không nhỏ hơn 0.5 m.
-
Trong các loại đất khác : khoảng cách tĩnh không giữa các mũi cọc không nhỏ hơn 1.0 m.
Tham khảo TCVN 11823:2017 (Tiêu chuẩn cầu đường – Mục 7.1.2)
-
Cọc đóng (ép): khoảng cách tim cọc đến tim cọc:
smin ≥ (750mm, 2.5d)
-
Cọc nhồi: không quy định khoảng cách tối thiểu.
Thực tế thiết kế và sai phạm thường gặp
-
Theo kinh nghiệm của nhiều kỹ sư, khoảng cách cọc thường chọn: S = 3d→6d
(trong đó d là đường kính hoặc cạnh cọc).
-
Khoảng cách tối thiểu thường được chọn S = 3d để giảm kích thước đài cọc và tiết kiệm thép đài.
Vấn đề:
-
Hiện nay, phần lớn hồ sơ thiết kế cọc nhồi vẫn lấy khoảng cách tối thiểu từ tim cọc đến tim cọc = 3d, dẫn đến:
-
Kích thước đài cọc rất lớn khi đường kính cọc nhồi > 1.0 m, không phù hợp với tiêu chuẩn hiện hành.
-
Với cọc nhồi nhà dân đường kính D300, D400, nếu lấy khoảng cách 3d thì không đảm bảo khoảng không tối thiểu 1.0 m theo TCVN 10304:2025.
-
