I/ Khoảng cách từ mép cọc đến mép đài tối thiểu bằng bao nhiêu? Quy định tiêu chuẩn nào?

1. Theo TCVN 10304:2014

- Theo mục 8.3 tiêu chuẩn TCVN 10304 -2014 : thỏa độ lệch cho phép của cọc và khuyến nghị tối thiểu a_min = 250mm.

2. Theo TCVN 10304:2025

Tiêu chuẩn mới TCVN 10304:2025 quy định linh hoạt hơn (bỏ khuyến nghị tối thiểu 250mm), yêu cầu xét đến dung sai của cọc.

Xem bài viết hướng dẫn chi tiết cách xác định dung sai vị trí cọc tại đây.

3. Theo TCVN 11823:2017

Tham khảo thêm tiêu chuẩn TCVN 11823-2017 (được dịch từ tiêu chuẩn AASHTO của Mỹ) dành cho ngành cầu đường, quy định như sau:

+ Đối với cọc đóng (ép): a_min = 225mm (Mục 7.1.2 TCVN 11823-2017)

+ Đối với cọc nhồi: a_min = 300mm (Mục 8.1.2 TCVN 11823-2017)

4. Theo IS 456:2000 (tiêu chuẩn Ấn Độ)

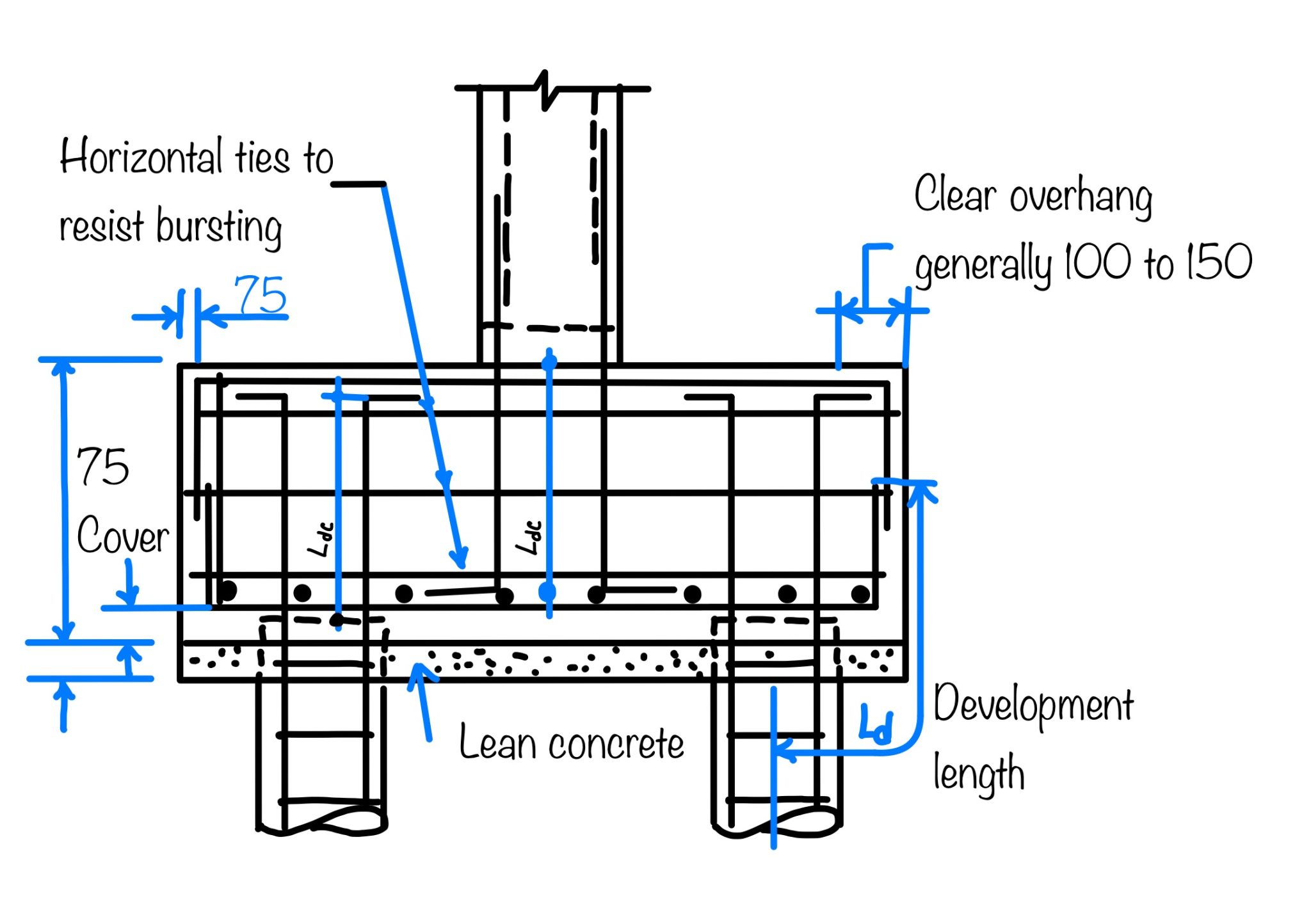

Theo tiêu chuẩn IS 456:2000, khoảng nhô ra từ mép cọc đến mép đài thường được bố trí trong khoảng 100 đến 150 mm, như thể hiện trong hình minh họa. Lưu ý khoảng tối thiểu trên là chưa xét đến sai số thi công cọc.
Ngoài ra, cần đặc biệt lưu ý bố trí chiều dài neo (Ld – development length) đầy đủ cho các thanh cốt thép, đảm bảo khả năng truyền lực và bám dính giữa thép và bê tông.

II. Theo kinh nghiệm thực tiễn và sách giáo khoa nền móng

Trước khi có quy định cụ thể trong các tiêu chuẩn quốc gia TCVN 10304, khoảng cách từ mép cọc đến mép đài thường được lấy dựa trên kinh nghiệm thiết kế và các tài liệu chuyên ngành nền móng. Mặc dù không thống nhất tuyệt đối, đa số các nguồn đều đưa ra khuyến nghị dựa trên đường kính hoặc cạnh cọc (ký hiệu D), với giá trị nằm trong khoảng D/3 đến D.

Một số tài liệu tham khảo đưa ra các giá trị cụ thể như sau:

+ Sách cấu tạo sổ tay thực hành kết cấu công trình – Tác giả: Vũ Mạnh Hùng: a_min=100mm

+ Sách Nền và móng – Tác giả: Lê Anh Hoàng : a_min=0.5D

+ Sách Nền móng nhà cao tầng – Tác giả: Nguyễn Văn Quảng: a_min=0.7D

Theo kinh nghiệm thiết kế của nhiều kĩ sư thường lấy a=min(150, D/2).

III/ Ý nghĩa của khoảng cách từ mép cọc đến mép đài a_min ?

- (1) Đảm bảo độ nghiêng, sai lệch vị trí tim cọc cho phép khi thi công cọc

- (2) Đảm bảo cọc làm việc chung với đài (cọc liên kết cứng vào đài).

- (3) Tăng khả năng chống chọc thủng của đài (cọc biên gây chọc thủng đài).

Tiêu chuẩn hiện nay chủ yếu quy định để đảm bảo điều kiện (1). Kỹ sư cần tự kiểm tra điều kiện (2) và (3).

Bài viết được trích dẫn từ bài giảng khóa học "Ôn tập và hướng dẫn đồ án tốt nghiệp kĩ sư xây dựng" của thầy Nguyễn Đình Nghĩa.

Bài viết tiếp theo sẽ trích dẫn giải thích cho các bạn đọc cơ sở tại sao tiêu chuẩn TCVN 10304-2014 lấy khoảng cách từ mép cọc đến mép cọc 250mm? Xem bài viết giải thích chi tiết của thầy Nghĩa tại đây.
