Hầu như các anh em kĩ sư đã quen thuộc với cách kiểm tra bề rộng vết nứt trong phần mềm SAFE. Nay tôi viết thêm bài hướng dẫn anh em kĩ sư kiểm tra bề rộng vết nứt trong phần mềm Etabs phiên bản V22 (có thể áp dụng cho Etabs v19 trở lên nhé!)
KHÓA HỌC BỘ 3 PHẦN MỀM KẾT CẤU ETABS -SAP2000-SAFE ONLINE
Bước 1: Khai báo trường hợp tải trọng kiểm tra nứt
Define > Load Cases... and Add New Load Case... of type Nonlinear Static.
Click on Modify/Show Floor Cracking Analysis and update Floor Cracking Analysis Parameters
Bước 2: Chọn sàn cần kiểm tra bề rộng vết nứt
- Chọn dầm và sàn cần kiểm tra nứt. Sau đó vào Assign >Shell > Floor Cracking... . tick chọn consider Selected Floor Objects/ in Floor Cracking Analysis.
- Tiếp tục vào Assign > Frame > Floor Cracking tick chọn consider Selected Beam Objects in Floor Cracking Analysis.
Bước 3: Bố trí thép cho sàn để tính toán bề rộng vết nứt
- Vào thanh menu bar chọn: Analyze/Cracking Analysis Options

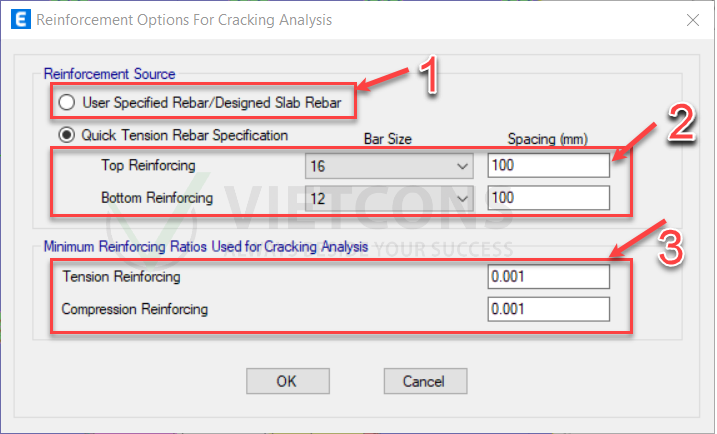

Hộp thoại để setup thép kiểm tra nứt cho sàn như sau:
1. User Sperified Rebar/ Desinged Slab Rebar
- User Sperified Rebar: Sử dụng công cụ vẽ thép sàn trong phần mềm Etabs để kiểm tra nứt. Cách này chính xác nhất nhưng tốn nhiều thời gian để vẽ thép.
2. Quick Tension Rebar Specification
- Bố trí nhanh thép trên toàn bộ sàn. Cách này không chính xác vì thép bố trí mỗi ô sàn là khác nhau. Dùng để kiểm tra nứt cho ô sàn nguy hiểm nhất.
- Top Reinforcing: Thép lớp trên
- Bottom Reinforcing: Thép lớp dưới
- Bar Size: Đường kính thép
- Spacing (mm): Khoảng cách thép (đơn vị mm).
3. Minimum Reinfocing Ratios Used for Cracking Analysis
- Hàm lượng thép bố trí tối thiểu chịu kéo và chịu nén. Trường hợp nếu thép tính toán và thép bố trí theo cách 1 và 2 nhỏ hơn thì lấy hàm lượng min này.
- Tension Reinforcing: Hàm lượng thép chịu kéo
- Compression Reinforcing: Hàm lượng thép chịu nén
Bước 4: Khai báo Modulus of Rupture for Cracked Deflections

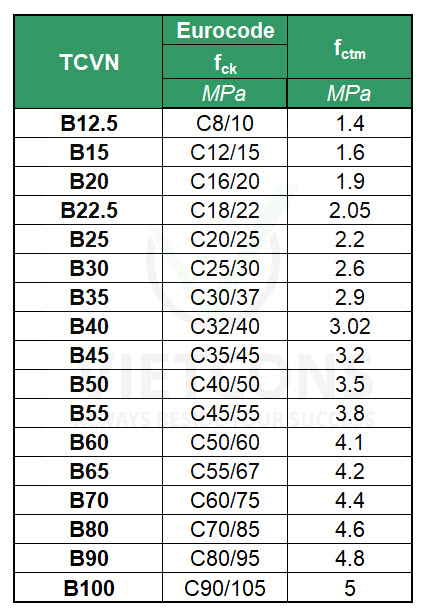

- Modulus of Rupture for Cracked Deflections được xem là cường độ chịu kéo của bê tông. Có thể tính toán theo tiêu chuẩn như sau:
Bước 5: Chạy bài toán thiết kế sàn
- Chạy bài toán thiết kế sàn theo tiêu chuẩn thiết kế.
Bước 6: Hiển thị bề rộng vết nứt
Thông số và công thức tính bề rộng vết nứt tham khảo bài giảng lớp Etabs-SAFE:
*Lưu ý: Tiêu chuẩn áp dụng kiểm tra nứt hiện tại trong Etabs và SAFE là tiêu chuẩn Eurocode 2. Chưa có dùng được cho các tiêu chuẩn khác.
