Các kỹ sư thiết kế ở VN thường có thói quen mô hình các sàn riêng biệt và chia sàn theo công năng sàn ví du khu căn hộ, khu hành lang, khu kĩ thuât, khu văn phòng... để dễ quản lí và gán tải trọng chớ không vẽ một tấm sàn lớn boundary bao hết các biên sàn của dự án rồi mô hình các sàn có chiều dày thay đổi, tải trọng thay đổi đè chồng lên như hãng CSI khuyến nghị.
Tuy nhiên thói quen này dẫn đến việc mô hình các sàn có chiều dày thay đổi như khu vực sàn vệ sinh, sàn nấm, đài cọc và sàn hầm...sẽ tốn nhiều thời gian và không thể sử dụng tính năng thiết kế và triển khai bản vẽ tự động đúng theo các tiêu chuẩn thiết trong phần mềm CSI SAFE hoặc CSI ETABS.
Ví dụ như mô hình khu vực sàn vệ sinh dự án chung cư thường giật xuống -50mm so với sàn cơ sở, do sàn vệ sinh trong chung cư khá nhiều nên việc mô hình theo kiểu truyền thống mất rất nhiều thời gian do đó hầu hết các mô hình ETABS sẽ bỏ qua sự thay đổi chiều dày sàn ở khu vực này, mô hình chiều dày sàn cơ sở áp dụng cho toàn bộ căn hộ. Nên tăng trọng bản thân và nếu thiết kế thép sàn tự động sẽ bị sai chiều dày sàn.
Hoặc ví dụ trong trường hợp mô hình đài cọc và sàn hầm kĩ sư mô hình sàn hầm và đài cọc với các tâm shell riêng biệt, dẫn đến việc mô hình cũng khó khăn và lâu hơn so với cách là chúng ta nên mô hình biên sàn hầm, sau đó mô hình các đài cọc chồng lên sàn hầm thì sẽ mất ít thời gian mô hình hơn.
Hoặc ví dụ trong trường hợp mô hình sàn nấm (sàn phẳng có mũ cột) thì chúng ta cũng nên mô hình tấm sàn cơ sở quanh biên sàn trước, sau đó mô hình các nấm (mũ cột) đè chồng lên tấm sàn cơ sở ( boundary) thì sẽ nhanh hơn, tiết kiệm thời gian mô hình và có thể thiết kế tự động thép sàn, kiểm tra chọc thủng, detaling thép sàn đúng và chuẩn theo đề nghị của hãng CSI. Cách mô hình truyền thống chỉ dùng lấy nội lực và tính toán bằng file bảng tính không tận dụng được phần mềm để thiết kế tư động sàn.
Quy trình mô hình đúng sàn trong phần mềm Etabs và Safe
Bước 1: Vẽ biên sàn (với chiều dày sàn cơ sở)

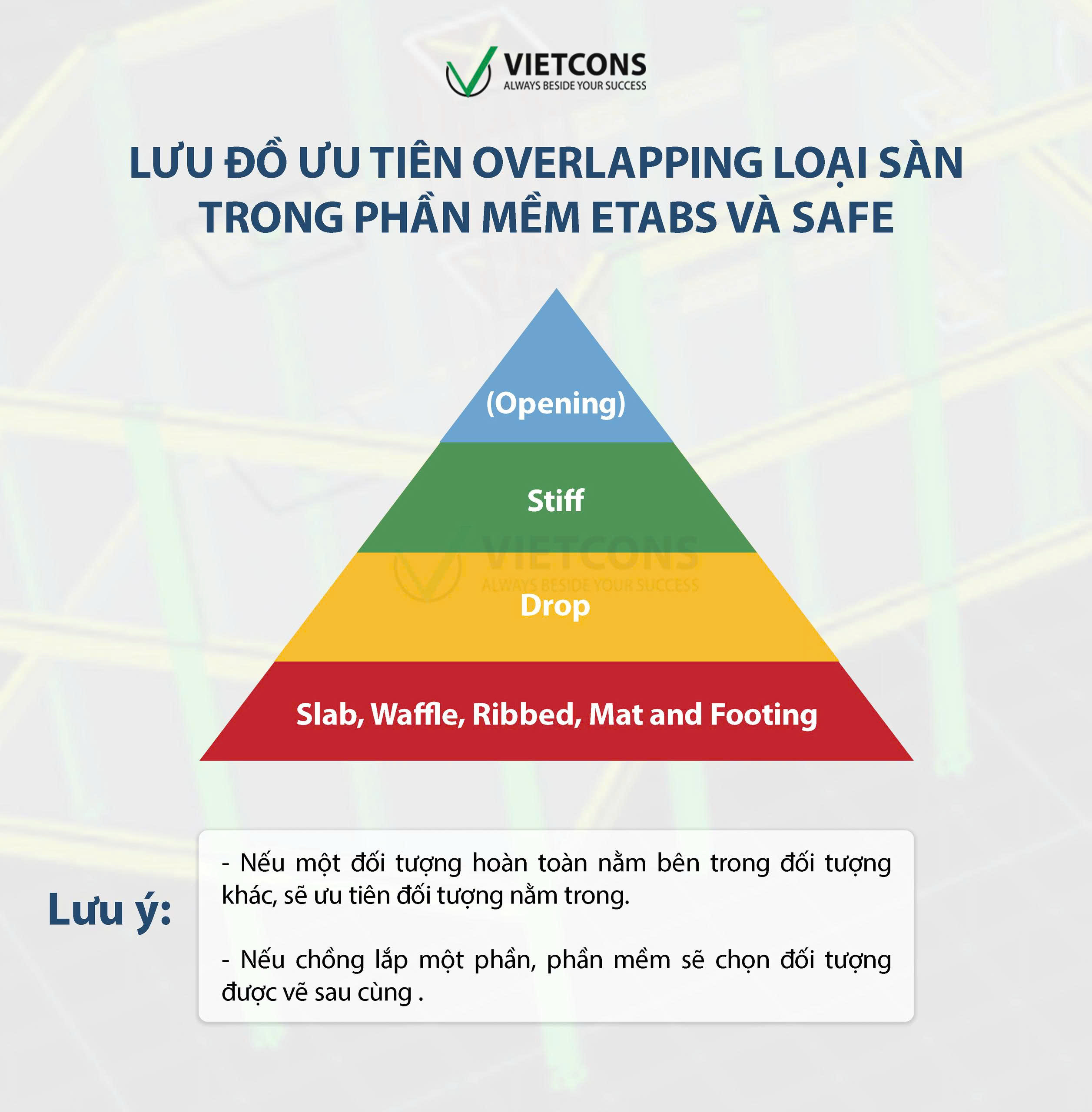

Bước 2: Vẽ các ô sàn nhỏ (sàn vệ sinh, mũ cột, đài cọc...) đè chồng lên ô sàn cơ sở. Lúc này phần mềm sẽ ưu tiên độ cứng của sàn nhỏ hơn hoặc Drop Panel.
Bước 3: Trường hợp tải trọng khác nhau ở các khu vực khác nhau thì sử dụng phần tử none area để gán tải cục bộ cho sàn. Lưu ý nếu sử dụng tấm none gán tải cho sàn thì khi gán diaphragms thì phải chọn thêm các phần tử none area này để tránh mất khối lượng tham gia dao động khi tính toán tải trọng động đất hoặc gió động.
Chú ý: việc mô hình kết cấu trong Etabs và SAFE kiểu như tôi đề cập ở trên thì đa số kĩ sư hiểu là trùng tải trọng và trùng độ cứng, nhưng bạn đã hiểu sai rồi nhé! Ban hãy đọc bài viết của hãng CSI về vấn đề này tại đây. Và có thể xem video tôi hướng dẫn ở dưới đây để bạn thực hành kiểm chứng lại thực tế.
Một số lưu ý về chế ưu tiên của phần mềm cho độ cứng, tải trọng-nhiệt độ và hệ số nền khi mô hình các sàn chồng lên nhau, có sự khác nhau giữa ETABS và SAFE như bảng dưới đây:
Chú ý với các phiên bản ETABS version 19.1.0 trở về sau thì hoàn toàn giống phần mềm SAFE. Với các phiên bản ETABS thấp hơn thì có sự khác nhau giữa ETABS & SAFE như bảng trên, do đó khi xuất từ Etabs sang SAFE có thể sai lệch tải trọng và hệ số nền nên cần hiệu chỉnh lại trong SAFE.
VIDEO HƯỚNG DẪN MÔ HÌNH SÀN NẤM TRONG PHẦN MỀ ETABS VÀ SAFE
(video này áp dụng cho tất cả các phiên bản SAFE và Etabs v19.1.0 trở lên)
VIDEO HƯỚNG DẪN MÔ HÌNH SÀN CÓ CHIỀU DÀY THAY ĐỔI, SÀN GIẬT CẤP TRONG PHẦN MỀM ETABS 2016
(video này áp dụng cho tất cả các phiên bản Etabs thấp hơn phiên bản Etabs v19.1.0)
