1. Chiều dày vách tối thiểu
- Chiều dày vách tối thiểu bw= min(150mm và không nhỏ hơn 1/20 chiều cao tầng).
- Đối với vách có có tiết diện tăng cường thì hp = min (150mm, h/15), với h là chiều dài vách.
- Đối với vách có có tiết diện tăng cường thì hp = min (150mm, h/15), với h là chiều dài vách.

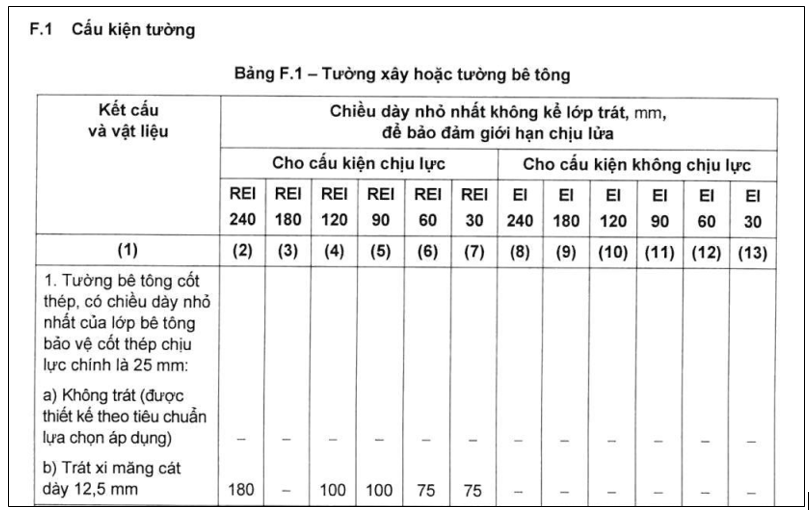

Đồng thời, vách cần có chiều dày tối thiểu phù hợp với thời gian chịu lửa yêu cầu, tuân thủ QCVN 06:2022/BXD.
2. Cấu tạo thép vách
Đường kính cốt thép min và max:
- Phải đặt 2 lớp lưới thép.
- Phải đặt 2 lớp lưới thép.
- Đường kính cốt thép (kể cả cốt thép thẳng đứng và cốt thép ngang) chọn không nhỏ hơn 10mm và không lớn hơn 0,1b.
Hàm lượng cốt thép min và max:
- Hàm lượng min cốt thép thẳng đứng chọn 0,4% (đối với động đất yếu) và 0,6% (đối với động đất trung bình và mạnh) nhưng không lớn hơn 3,5%.
- Cốt thép nằm ngang chọn không ít hơn 1/3 lượng cốt thép dọc với hàm lượng ≥ 0,25% (đối với động đất yếu), ≥ 0,40% (đối với động đất trung bình và mạnh).
Khoảng cách cốt thép tối đa:
- Khoảng cách giữa các cốt thép chọn ≤ 200 (nếu b ≤300 ) và ≤ 2b/3 (nếu b>300mm).
- Riêng đối với động đất yếu các cốt thép nằm ngang có thể cách nhau tới 250mm.
Thép link:
Dùng đai chữ S hoặc chữ C, đường kính tối thiểu 6mm, tối thiểu 4 móc/m2.
Chiều dài nối buộc thép:
- Chiều dài nối buộc cốt thép bằng 1.5Lan (đối với động đất yếu), bằng 2.0Lan (đối với động đất trung bình và mạnh). Trong đó Lan chiều dài đoạn neo tính toán cho trường hợp thông thường không xét động đất.
- Các điểm nối thép phải đặt so le.
Gia cường lỗ mở vách:
- Trường hợp vách có lỗ mở nhỏ (b1 và e≤500mm) phải đặt tăng cường ít nhất 2d12 ở mỗi biên và mỗi góc lỗ mở. Lượng thép gia cường bằng lượng thép mất đi của vách do lỗ mở.
- Nếu vách có lỗ lớn nên chọn giải pháp tăng độ dày vách quanh lỗ và cấu tạo thành dầm bao.
Tính toán thép gia cường lỗ mở trên sàn và vách là tương tự nhau, có thể tham khảo thêm bài viết:
Lưu ý:
TCXD 198-1997 chỉ áp dụng cho nhà không quá 25 tầng và chiều cao không quá 75m.
Trường hợp có thiết kế động đất thì cần tuân theo cấu tạo tiêu chuẩn TCVN 9386-2012
Ngoài ra cần tuân theo điều kiện bổ sung của tiêu chuẩn bê tông cốt thép TCVN 5574-2018
Một số quy định thép vách theo TCVN 5574-2018
Theo mục 10.3.3.3 quy định khoảng cách cốt thép dọc và cốt ngang không vượt quá 400mm và 2 lần chiều dày vách.
Theo mục 10.4.5 bố trí thép U tại đầu tường và các vị trí giao tường như hình dưới:
