Chào các anh chị. Trước khi vào bài học hôm nay. Tôi xin nhấn mạnh 2 ý chính sau:

1. Trước đây độ võng cho phép kết cấu bê tông cốt thép được lấy trong phụ lục M tiêu chuẩn TCVN 5574-2018, đối với kết cấu thép thì tra bảng 1 tiêu chuẩn TCVN 5575-2012. Nay tất cả các loại kết cấu tra chung ở phụ lục G  tiêu chuẩn TCVN 2737-2023.

2. Trong các hồ sơ thiết kế kết cấu BTCT hiện nay theo TCVN, thường kĩ sư lấy độ võng tổng cộng f=f1-f2+f3 kiểm tra độ võng cho phép (với nhịp 6m: L/200, nhịp 12m thì L250, giá trị trung gian thì nội suy tuyến tính, tra bảng M1 TCVN 5574-2018 mục 2(a)) như vậy là chưa đúng và chưa đủ.

CHƯA ĐÚNG là theo Tiêu chuẩn TCVN 5574-2018 phải lấy độ võng dài hạn kiểm tra (lấy f3 thay vì lấy f=f1-f2+f3), anh chị lấy độ võng tổng cộng f kiểm tra là dư nhé.

CHƯA ĐỦ là độ võng mà kỹ sư không chế ở trên chỉ thỏa một yêu cầu về thẩm mỹ - tâm lý. Ngoài ra cần không chế độ võng yêu cầu về cấu tạo (tường gạch không bị nứt do võng, gạch lót nền không bị nổ, bông tróc; trần thạch cao không bị nứt, răng do võng sàn...mục 2(b),2(c) bảng M.1

Tham khảo độ võng cho phép một số tiêu chuẩn hiện nay - Hình dưới đây cho thấy tiêu chuẩn Eurocode lấy độ võng dài hạn kiểm tra với độ võng giới hạn L/250, độ võng cấu tạo tránh tường gạch bị nứt L/500, BS8110 còn giới hạn không quá 2cm.

Vậy quay lại câu hỏi độ võng sàn BTCT cho phép theo TCVN 2737-2023 là bao nhiêu?Theo TCVN thì độ võng sàn khống chế dựa vào 4 yêu cầu sau: Yêu cầu công nghệ, yêu cầu cấu tạo, yêu cầu tâm sinh lí và yêu cầu thẩm mỹ-tâm lí. Do đó tùy theo công năng của sàn thì ứng với mỗi yêu cầu trên thì tiêu chuẩn sẽ quy định độ võng giới hạn khác nhau.

Tôi sẽ ví dụ cụ thể để anh chị dễ hiểu nhé!

ví dụ 1:  xét 1 sàn nhà chung cư có nhip 8x8m thì theo TCVN 2737-2023 độ võng cho phép là bao nhiêu?

Sàn nhà chung cư chức năng để nhà để ở do đó chỉ cần không chế độ võng yêu cầu thẩm mỹ-tâm lý  (nếu đóng trần thì có thể không cần kiểm tra vì đã che khuất tầm nhìn) và yêu cầu cấu tạo.

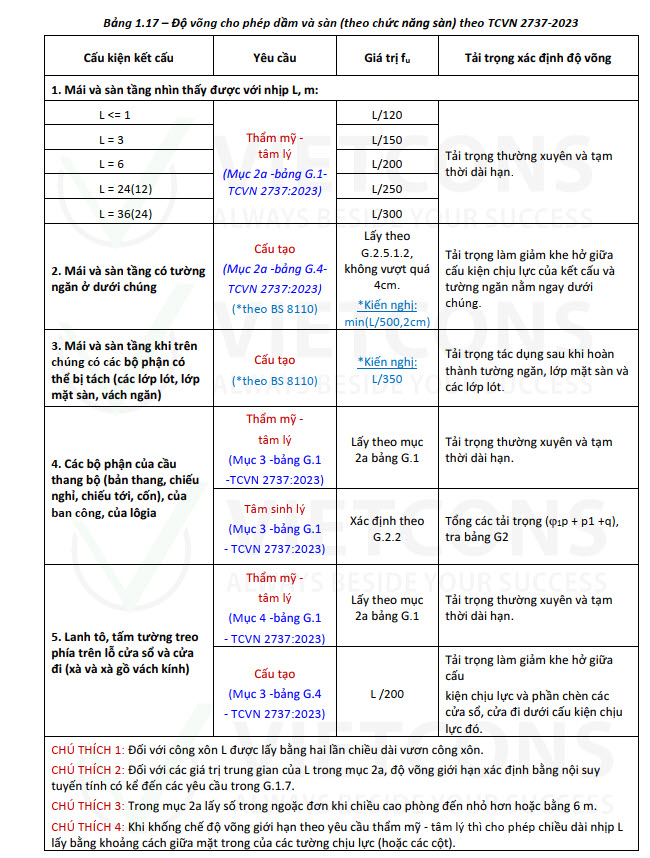

Yêu cầu thẩm mỹ-tâm lí: tra bảng G1 mục 2(a), nội suy thì độ võng cho phép là L/206 = 3.9cm. Lưu ý kiểm tra độ võng dài hạn f3 nhé.

Yêu cầu cấu tạo: tránh tải trọng sàn truyền xuống tường gạch bên dưới thì độ võng sau khi xây tường (độ võng net) phải nhỏ hơn khoảng hở thi công, Lấy theo G.2.5.1.2 Tiêu chuẩn: quy định khoảng hở không được lấy quá 4cm. Thực tế hầu hết các công trình thi công và hồ sơ thiết kế kết cấu không quy định khoảng hở này. Tôi kiến nghị cái này tham khảo theo Eurocode và BS 8100 lấy: L/500 và không quá 2cm.

ví dụ 2:  xét 1 sàn nhà để xe 8x8m thì theo TCVN 2737-2023 độ võng cho phép là bao nhiêu?

Đối với sàn này cần không chế độ võng yêu cầu về  tâm sinh lí tra bảng G1 mục 2(d) như hình dưới. Không cần khống chế yêu cầu cấu tạo như ví dụ 1 nếu không có tường ngăn trên sàn. Có thể không cần không chế độ võng về Thẩm Mỹ.

Trích dẫn bài giảng BTCT thầy Nguyễn Đình Nghĩa
