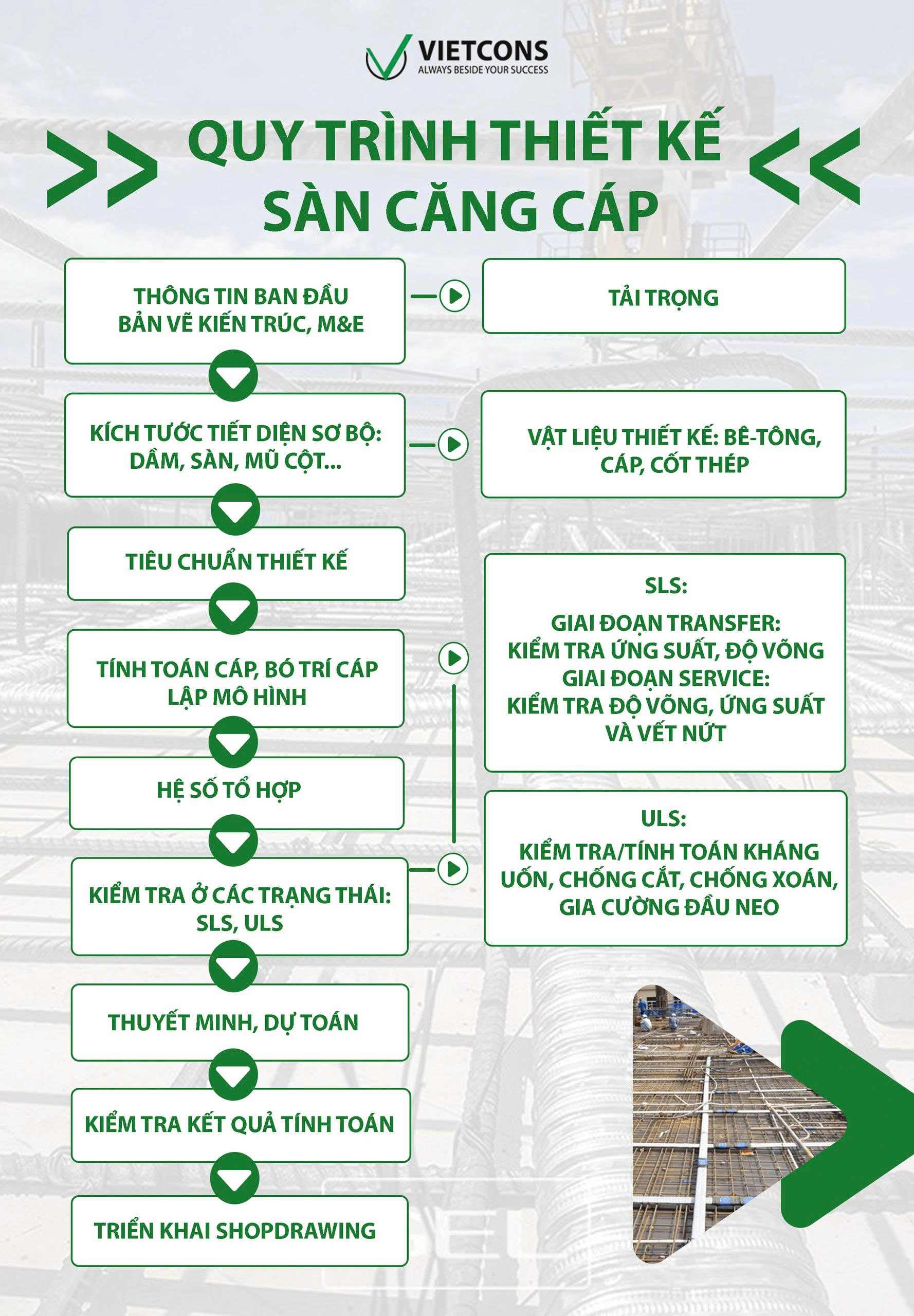

Sau đây là trình tự thiết kế sàn dự ứng lực dựa trên kinh nghiệm thiết kế thực tế. Được chia thành các bước sau:

BƯỚC 1: NHẬN THÔNG TIN ĐẦU VÀO

• Thu thập đầy đủ bản vẽ kiến trúc và kết cấu.
• Kiểm tra sự khớp nhau giữa bản vẽ kiến trúc và bản vẽ kết cấu (vị trí lỗ mở, giật cấp sàn…).
• So sánh chiều dày sàn giữa mặt cắt kiến trúc và kết cấu.
• Tham khảo bảng khối lượng chào thầu nếu có – mục tiêu thiết kế khối lượng không vượt quá con số này.

BƯỚC 2: KIỂM TRA TẢI TRỌNG & SƠ BỘ KẾT CẤU

• Ước tính nhanh khả năng chịu lực của sàn dựa vào công thức sơ bộ.
• Kiểm tra các loại tải trọng: tĩnh tải, hoạt tải, tải xây tường, tải thi công...
• Xem xét các tổ hợp tải trọng tương ứng với từng giai đoạn:
  At transfer, SLS, ULS...
• Đảm bảo lớp bê tông bảo vệ thỏa mãn yêu cầu chống cháy (theo BS-EN 1992-1-1).

BƯỚC 3: MÔ HÌNH TÍNH TOÁN TRÊN PHẦN MỀM SAFE

Lưu ý: Luôn kiểm tra đơn vị và tiêu chuẩn thiết kế trước khi bắt đầu. Sau mỗi bước, nên bấm RUN CHECK để phát hiện lỗi và xử lý kịp thời.

• Bước 3.1: Mô hình hóa công trình
  • Kiểm tra lại kích thước nhịp, vị trí mạch ngừng (C.J), mạch thi công (T.M.J).
  • Đảm bả đúng loại bê tông, vị trí lỗ mở và liên kết giữa các cấu kiện.
• Bước 3.2: Khai báo tải trọng
  • Gán tải đúng với dữ liệu đầu và và phù hợp với tổ hợp tải thiết kế.
• Bước 3.3: Khai báo và bố trí cáp dự ứng lực

Một số nguyên tắc thực tế:

• Sàn có nhiều lỗ mở, nhịp không đều: Bố trí cáp 1 phương tập trung theo cột, phương còn lại phân bố đều.
• Sàn ít lỗ mở, nhịp đều nhau: Bố trí cáp đều theo 2 phương.

Theo nghiên cứu, tổng hàm lượng cáp quan trọng hơn cách phân bố. Tuy nhiên, cáp tập trung tại dãy cột giúp tăng hiệu quả truyền lực cắt từ sàn vào cột.

BƯỚC 4: THIẾT KẾ DẢI STRIP LÀM VIỆC

Đây là bước khó nhất vì ảnh hưởng trực tiếp đến:

• Lượng thép bố trí,
• Kiểm soát nứt,
• Ứng suất giới hạn ở từng giai đoạn thiết kế.

Lưu ý: Chỉ được qua bước tiếp theo khi tất cả lỗi trong mô hình đã được xử lý.

BƯỚC 5: KIỂM TRA KẾT QUẢ

• Độ võng ở các giai đoạn (trước và sau căng cáp) có nằm trong giới hạn không?
• Sàn có đủ khả năng chống chọc thủng không?
• Khối lượng thiết kế đã hợp lý chưa?

BƯỚC 6: TRÌNH BÀY BẢN VẼ

Ngay từ đầu, Drafter thường đã triển khai bản vẽ thép typical dựa trên bản vẽ Engineer.
Sau khi hoàn tất thiết kế, kỹ sư cần kiểm tra và chỉnh sửa lại các chi tiết để đảm bảo chính xác.

Bản vẽ cần có:

• Mặt bằng chung (chiều dày sàn, cao độ, mạch ngừng C.J, T.M.J...)
• Bản vẽ bố trí cáp DƯL theo 2 phương
• Thép lớp trên, lớp dưới
