Hiểu đúng để mô hình sàn hiệu quả, kiểm soát nội lực chính xác
Trong quá trình thiết kế kết cấu sàn bằng phần mềm CSI SAFE hoặc ETABS, có 3 khái niệm đặc biệt quan trọng ảnh hưởng trực tiếp đến kết quả nội lực sàn, tổ hợp tải và kiểm tra nứt:
-
Slab Panel
-
Auto Pattern Live Load
-
Support Line
Nếu hiểu sai hoặc bỏ qua, bạn có thể mô hình sai hoặc đọc kết quả nội lực không chuẩn. Vậy cụ thể 3 khái niệm này là gì, dùng thế nào cho đúng?
Slab panel
Slab panel là phần tử không có độ cứng (tương tự phần tử none). Chức năng chính là kết hợp với tính năng Auto Pattern Live tự động chất các trường hợp hoạt tải gây nguy hiểm cho sàn (tăng độ võng và momen nhip cho ô sàn).
Auto Pattern Live

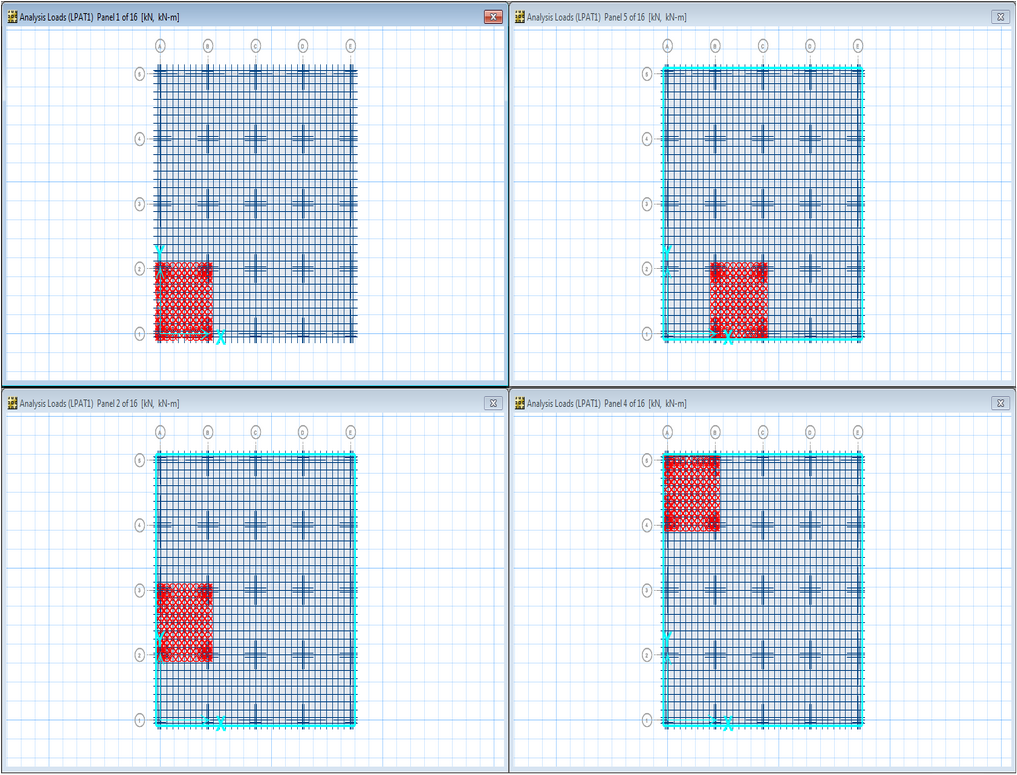

Khi loại tải trọng gán là Auto Pattern Live, thì phần mềm sẽ xét từng ô Slab panel có tải trọng, các ô còn lại là không có tải. Mục đích làm tăng momen nhịp và độ võng cho sàn do hoạt tải gây ra.
Giá trị hoạt tải của trường hợp Auto Pattern Live sẽ lấy Sum toàn bộ trường hợp tải được định nghĩa là Live hoặc reducible live trong load patterns. Giá trị hoạt tải sẽ không giảm mặc dù hệ số Pattern live-load factor điều chỉnh 0.75.
Support Line
Support Line là tính năng mới trong phần mềm CSI SAFE từ phiên bản V20 trở lên.

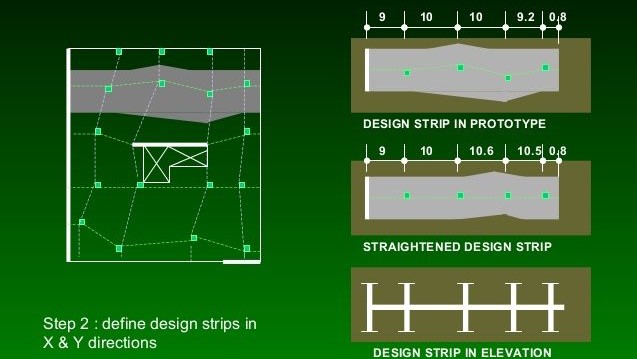

Suport Line là chức năng cho phép tạo các dải thiết kế (design strips), các Slab panel và bố trí cáp (tendon layout) trong trường hợp các gối tựa (cột, vách) không đồng trục trên hệ lưới. Chức năng này rất hữu ích cho kĩ sư thiết kế kết cấu trong công tác thiết kế sàn không dầm, sàn căng cáp.
