THIẾT KẾ SÀN DỰ ỨNG LỰC BẰNG PHẦN MỀM RAM concept

17/05/2025
378
Vietcons Education

CÁC BƯỚC MÔ HÌNH RAM Concept V8

Bước 1: Import mô hình từ AutoCad.

Mở chương trình Ram Concept V8.i
Vào menu File ⇒ New

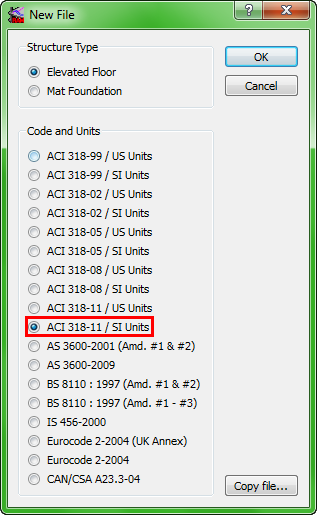

Chọn tiêu chuẩn thiết kế và hệ đơn vị. Ở ví dụ này ta chọn tiêu chuẩn ACI 318-11/SI Units

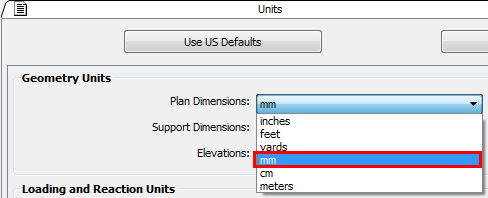

Click đúp vào mục Units để hiệu chỉnh lại đơn vị của mô hình.

Chỉnh sửa đơn vị chiều dài giống với mô hình trong Autocad. Ở đây ta đổi thành mm.

Vào menu File => Import Drawing.

Lựa chọn đường dẫn đến nơi lưu File Autocad. Click OK để kết thúc việc Import mô hình.


Bước 2: Định nghĩa các thông số vật liệu.

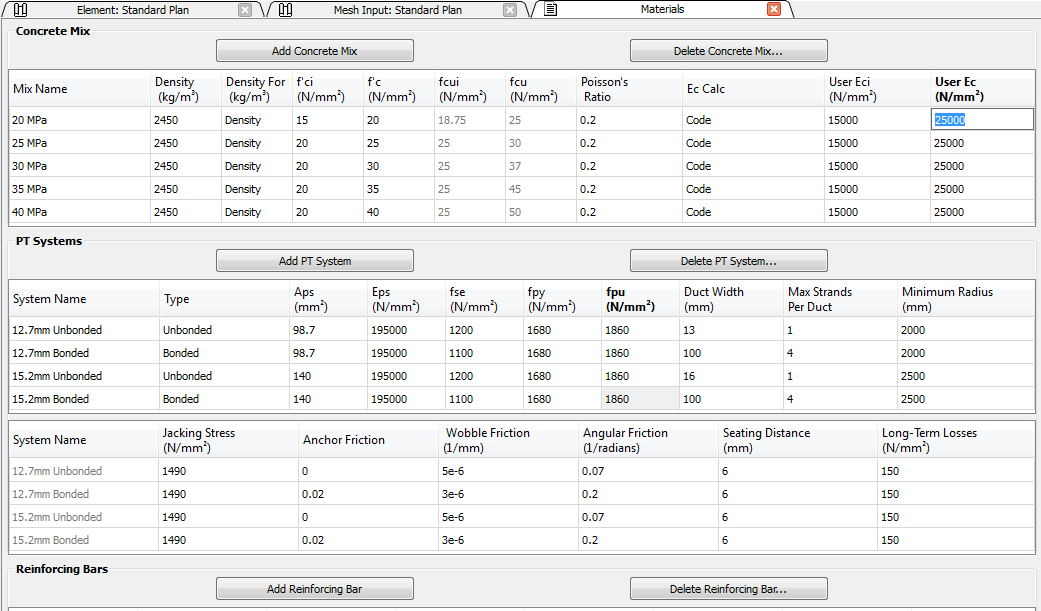

Vào thư mục Crieteria ⇒ Material để hiệu chỉnh các thông số của vật liệu bê tông, thép cáp dự ứng trước.


Bước 3: Định nghĩa các thông số về tổ hợp tải trọng.

Vào thư mục Crieteria ⇒ Load Combinations để xem và hiệu chỉnh các tổ hợp tải trọng.


Bước 4 : Mô hình hệ cột.

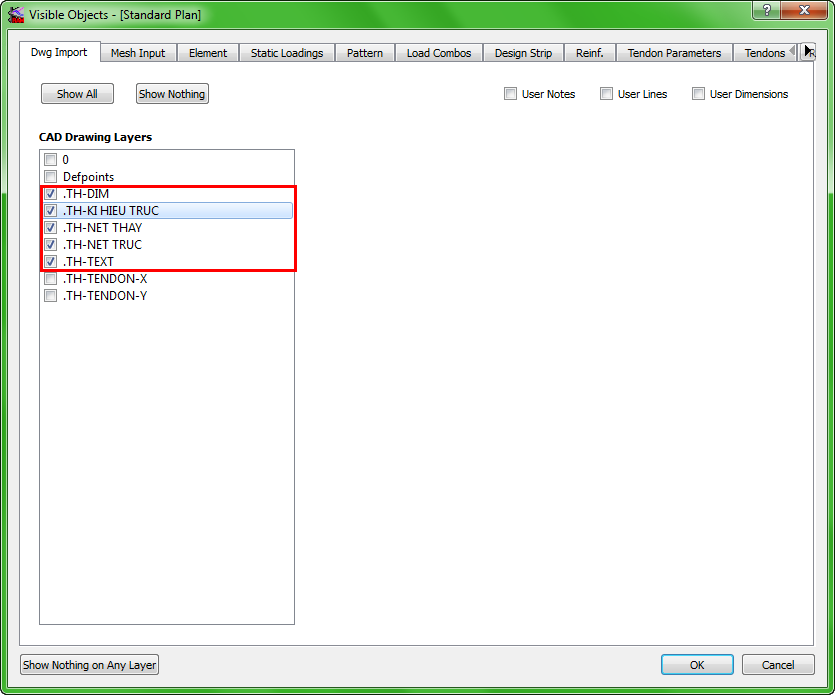

Click chọn biểu tượng Visible Objects     trên thanh công cụ.
Tắt bỏ các Layer liên quan đến cáp, chỉ giữ lại các Layer để dựng hệ cột.

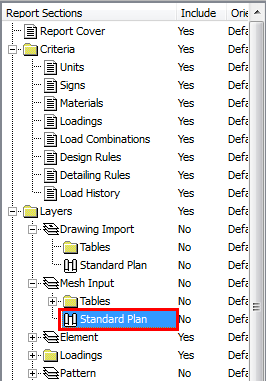

 Vào khung nhìn Mesh Input => Tables => Standard Plan.

Click đúp vào lệnh vẽ  cột trên thanh công cụ ở góc phải màn hình.

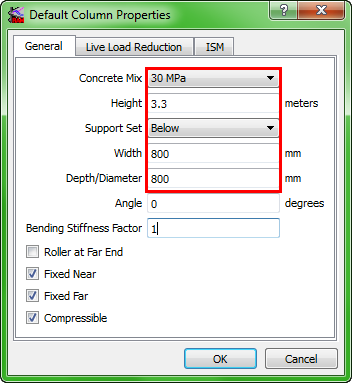

Nhập các thông số của tiết diện cột.



Click chọn các kiểu truy bắt điểm như hình vẽ.

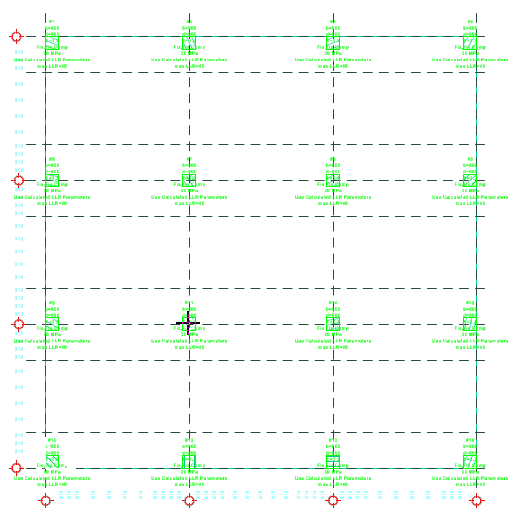

Click vào từng vị trí cột để vẽ cột.


Bước 5: Mô hình hệ sàn

Click đúp vào lệnh vẽ sàn   trên thanh công cụ ở góc phải màn hình.

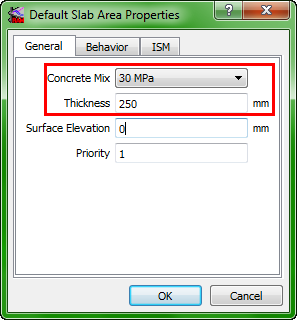

Nhập các thông số của tiết diện sàn.

Vẽ sàn bằng cách vẽ đường bao quanh ô sàn.

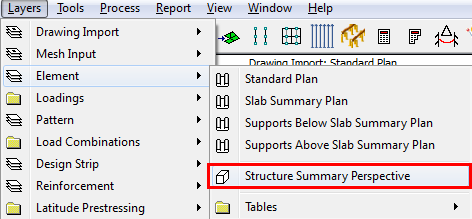

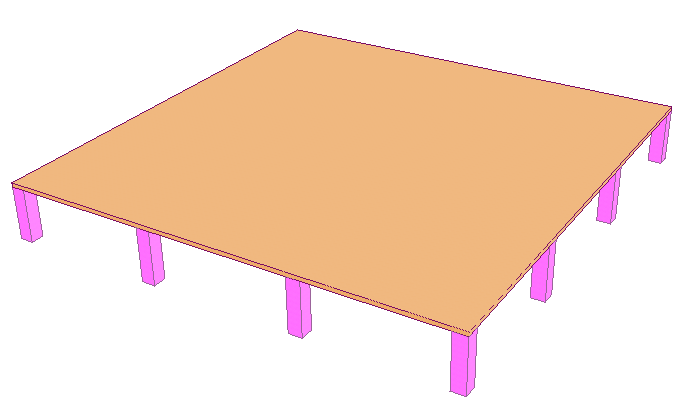

Vào menu Layer ⇒ Element ⇒ Structure Summary Perspective để hiển thị mô hình dạng 3D.


Bước 6: Gán tải trọng cho sàn

Gán tĩnh tãi: Vào thư mục Loading ⇒ Other Dead Loding.

Click đúp vào biểu tượng Area  Load trên thanh công cụ góc phải màn hình.

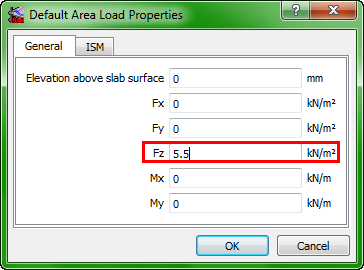

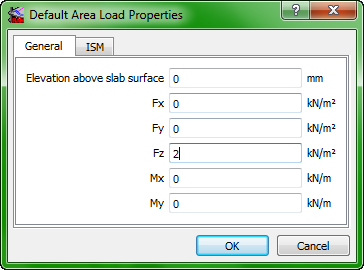

Nhập giá trị tải trọng cần gán vào ô Fz. Click OK để vẽ diện phân bố của tải trọng.

Click chọn kiểu truy bắt  điểm
Vẽ diện phân bố của tải trọng như vẽ sàn.

Gán hoạt tải: Vào thư mục Loading ⇒ Live (Uncredicible) Loading…

Click đúp vào biểu tượng Area  Load  trên thanh công cụ góc phải màn hình.
Nhập giá trị tải trọng cần gán vào ô Fz. Click OK để vẽ diện phân bố của tải trọng

Vẽ diện phân bố của tải trọng giống tĩnh tải.


Bước 7: Mô hình cáp ứng lực trước trong sàn.

Click vào biểu tượng Visible  Object  để bật hiển thị các Layer của cáp ứng lực trước theo từng phương.
Vẽ cáp ứng lực trước theo phương ngang (Latitude Tendon).
Vào thư mục Latitude Prestressing ⇒ Manual Latitude Tendon ⇒ Standard Plan.



Click đúp vào biểu tượng  trên thanh công cụ nằm bên góc phải màn hình.
Nhập những thông số về cao độ, số sợi và tiết diện của cáp

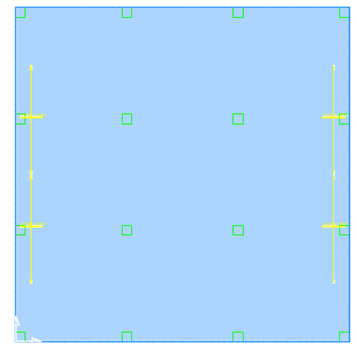

Vẽ cáp dự ứng lực.

Gán đầu neo sống cho cáp:

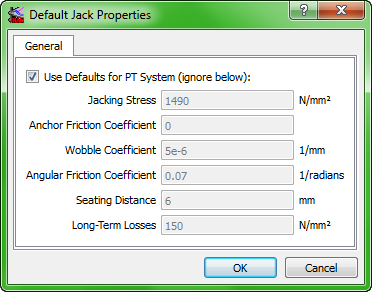

Click đúp vào biểu tượng  trên thanh công cụ. Nhập các thông số của đầu neo sống

Quét chọn các đầu cáp làm neo sống.

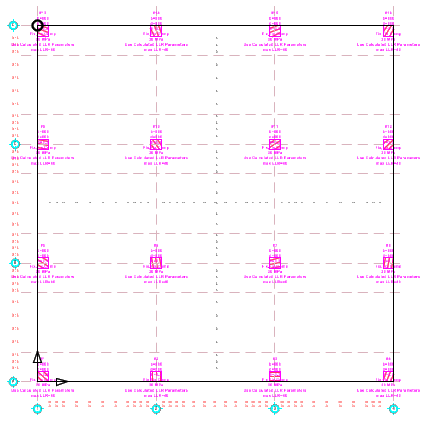

Thực hiện tương tự cho các sợi cáp khác và cáp theo phương đứng (Longitude Tendon).

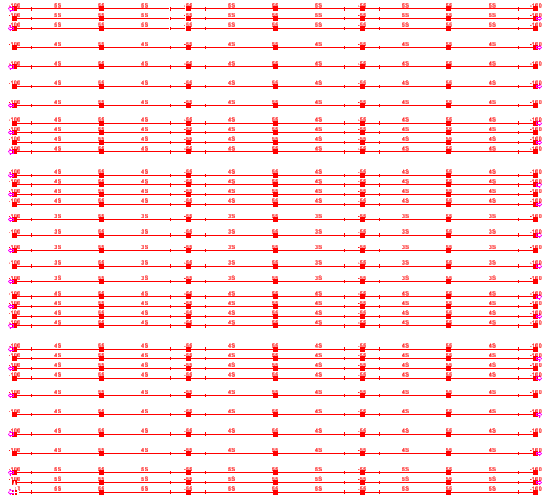

Dải cáp theo phương ngang (Latitude)

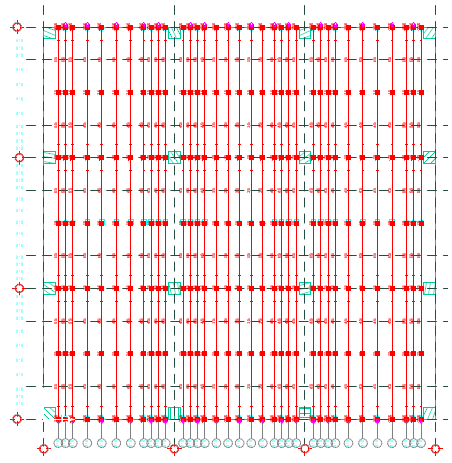

Dải cáp theo phương đứng (Longtitude)


Bước 8: Vẽ các dải Strip.

Tạo các dải theo phương ngang (Latitude).
Vào thư mục Design Strip ⇒ Latitude Design Spans.

Click đúp vào biểu tượng Span Segment  trên thanh công cụ.

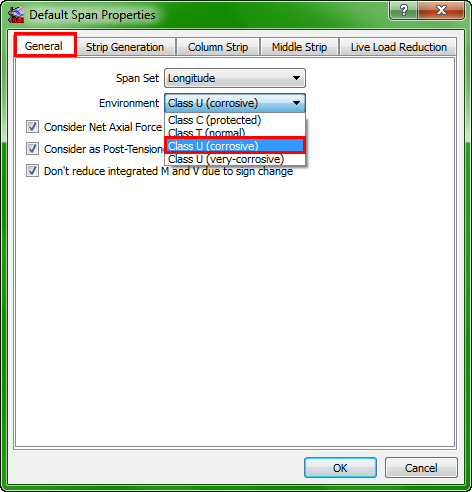

Tại Tab General chọn các thông số như sau:

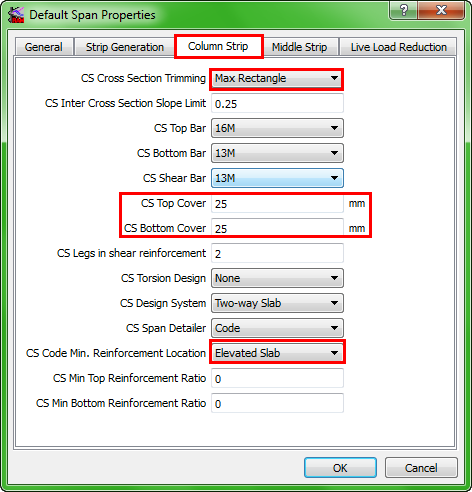

Tại Tab Column Strip chọn các thông số như sau.

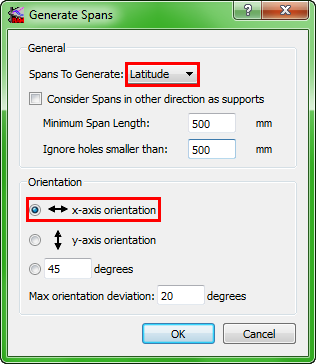

Vào menu Process ⇒ Generate Spans để tạo nhịp tính toán.

Các nhịp theo phương ngang

Vào menu Process ⇒ Generate Strips.

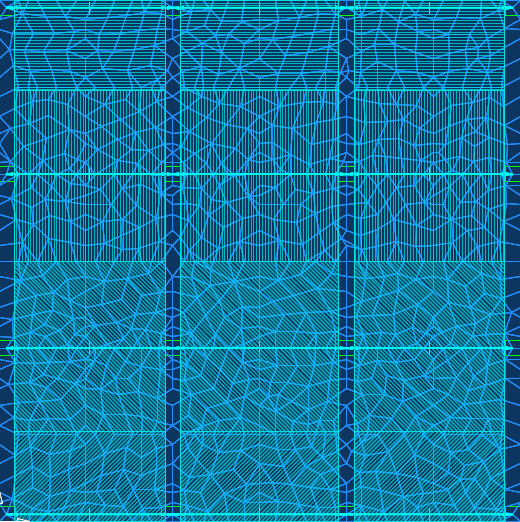

Dải Strip theo phương ngang

Thực hiện tương tự cho các dải theo phương đứng.



Các nhịp theo phương đứng

Dải Strip theo phương đứng

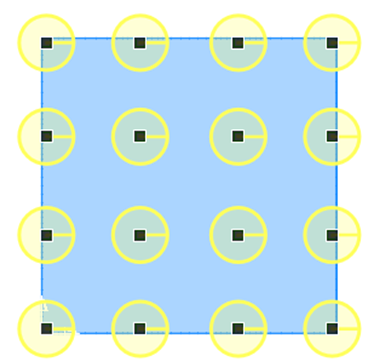

Bước 9: Kiểm tra chọc thủng.

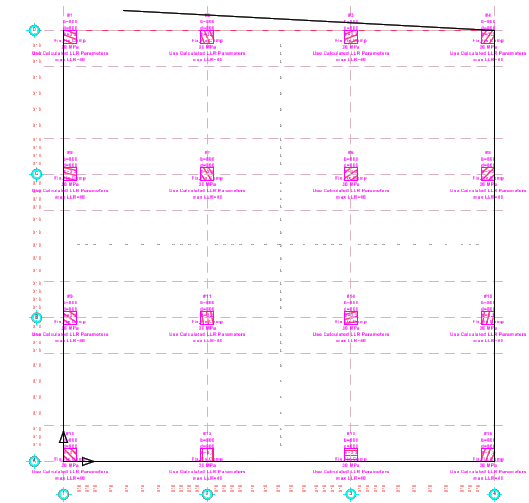

Chọn thư mục Layer ⇒ Punching Checks Plan.

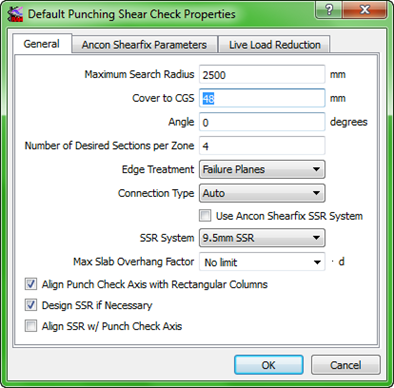

Click đúp vào biểu  tượng  trên thanh công cụ.




Bước 10: Mesh sàn.

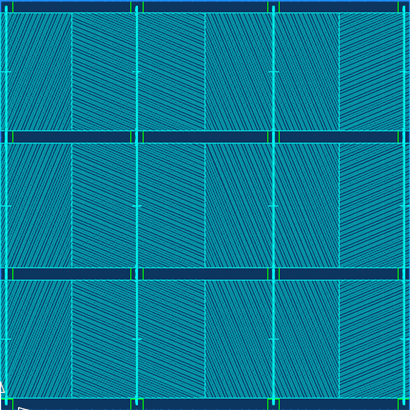

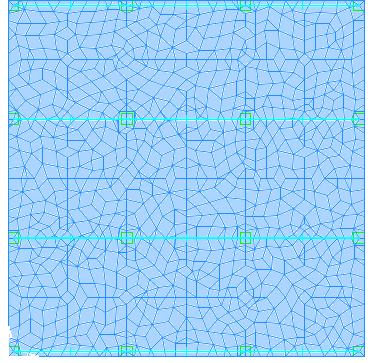

Vào menu Process ⇒ Generate Mesh. Nhập kích thước lớn nhất cần chia tại ô Element Size.




Bước 11: Tính toán và xem kết quả.

Vào menu Process ⇒ Calc All để tính toán.



Hiển thị thép lớp trên: Vào menu Layer ⇒ Reinforcement ⇒ Top Bar Plan.

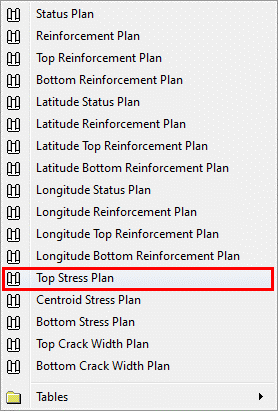

Hiển thị ứng suất: Vào menu Layer ⇒ Rule Set Design ⇒ Service Design  ⇒ Top Stress Plan.



Click chuột phải, chọn Plot. Chỉnh sửa thông số tại mục Max Frame # thành 4.

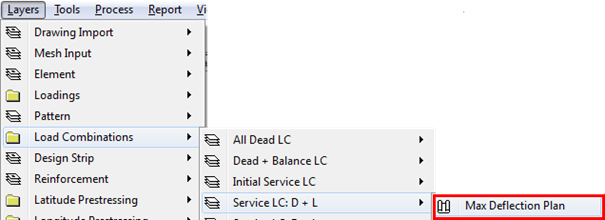

Hiển thị độ võng: Vào menu Layer ⇒ Load Combinations ⇒ Service LC:D+L ⇒ Max Deflection Plan.

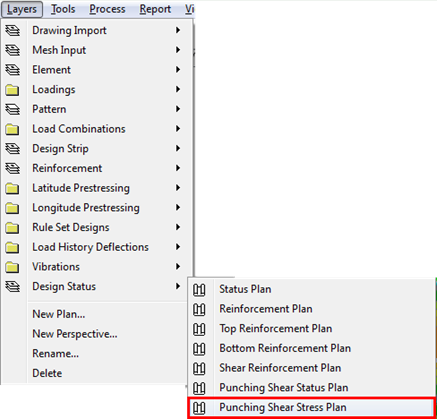

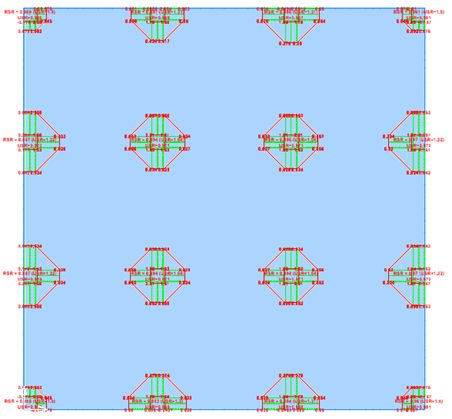

Kiểm tra chọc thủng: Vào menu Layer ⇒ Design Status ⇒ Punching Shear Stress Plan.
