BÀI 3: TẢI TRỌNG & TỔ HỢP TẢI TRỌNG TÍNH TOÁN SÀN CĂNG CÁP
Khóa học thiết kế sàn căng cáp tại TP.HCM
3.1 TẢI TRỌNG
Một số lưu ý tính toán tải trọng thiết kế sàn căng cáp theo tiêu chuẩn nước ngoài
-
Khi thiết kế theo tiêu chuẩn Việt Nam, hoạt tải phải được xác định theo TCVN 2737:2023.
-
Trường hợp thiết kế theo tiêu chuẩn nước ngoài, hoạt tải sẽ được lấy theo tiêu chuẩn tương ứng. Tuy nhiên, giá trị hoạt tải không được nhỏ hơn các giá trị quy định trong TCVN 2737:2023.
-
Các giá trị tải trọng nêu trong các tiêu chuẩn là giá trị tối thiểu. Nếu công trình có yêu cầu sử dụng lớn hơn, thì tải trọng phải được tăng lên phù hợp, theo yêu cầu của chủ đầu tư hoặc đơn vị thiết kế.

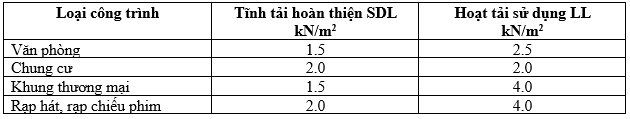

Có thể tham khảo một số tải trọng thiết kế công trình thực tế hiện nay tại VN (manual VSL)
Ghi chú: tải trọng ở trên là tải tiêu chuẩn, SDL là bao gồm các lớp hoàn thiện sàn và hệ thống kỹ thuật (chưa có tường và vách ngăn).
a) Tĩnh tải – Dead Load
• Trọng lượng bản thân bê tông cốt thép: gama = 25 kN/m2
• Các lớp hoàn thiện lấy theo cấu tạo sàn
• Tải tường: gama = 18 kN/m2 (kinh nghiệm thường từ 3÷ 5 kN/m2)
• Tải trọng vách ngăn văn phòng (không cố định): 1 kN/m2
• Tải trần treo và hệ thống ống kỹ thuật: 0.5 kN/m2
b) Hoạt tải – Live load
- Lấy theo bảng 3 TCVN 2737 – 2023
- Theo yêu cầu của client (nếu có)

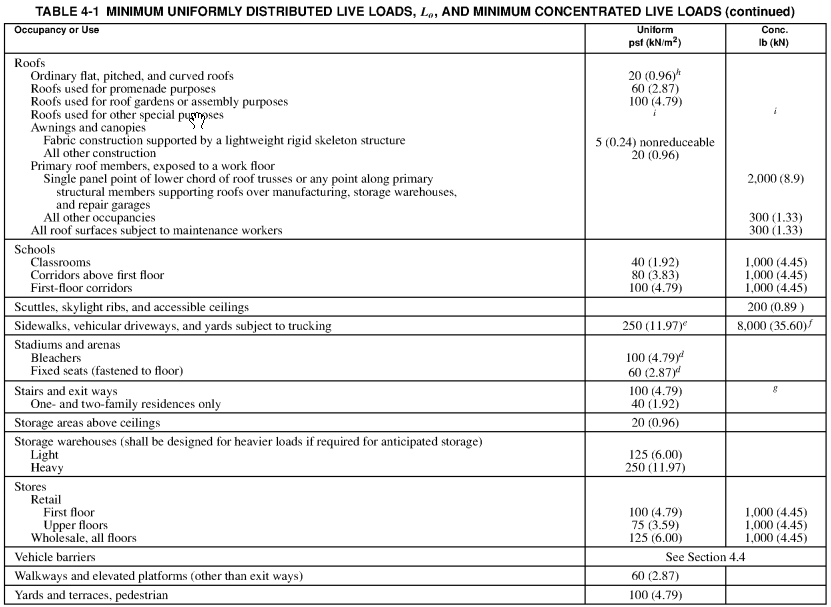

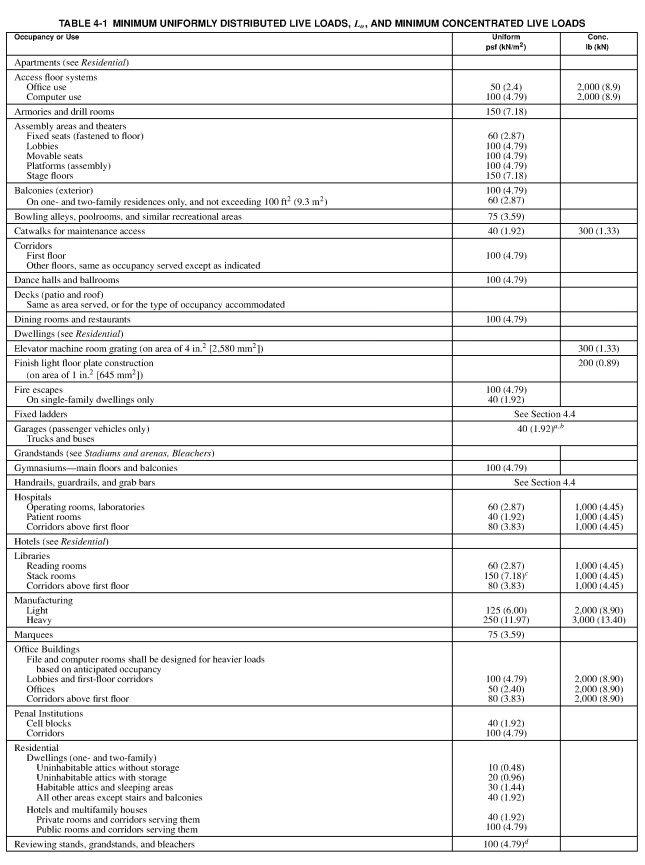

- Tham khảo tiêu chuẩn ASCE 7 -05 của Mỹ Table 4.1 hoặc một số tiêu chuẩn khác

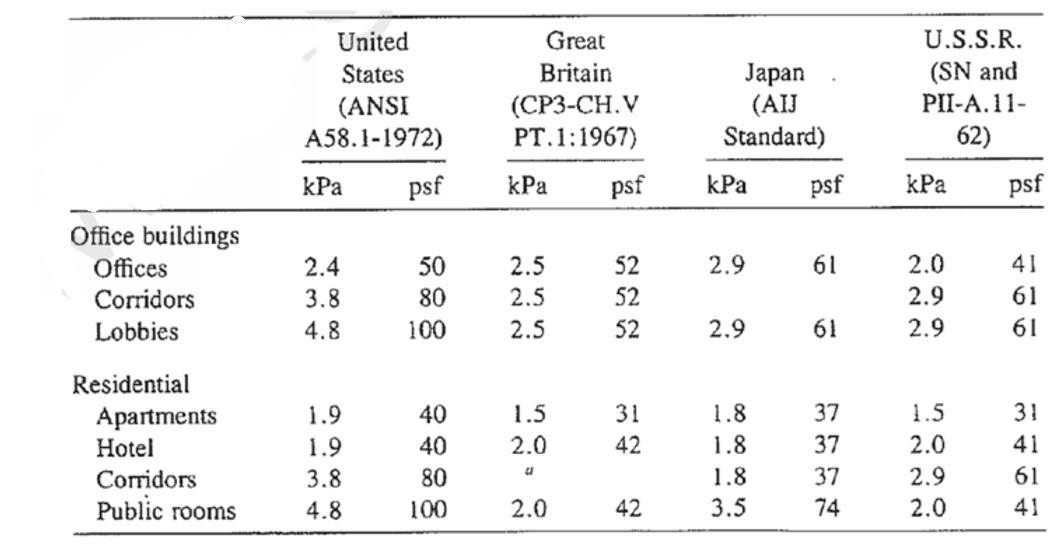

So sánh hạt tải giữa các tiêu chuẩn

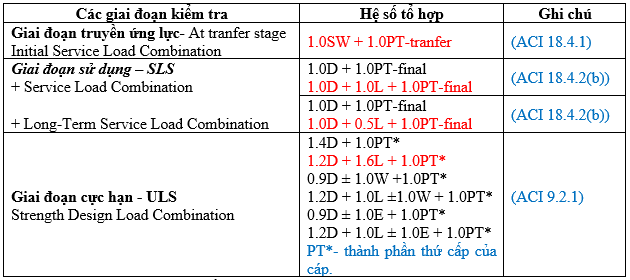

3.2 TỔ HỢP TẢI TRỌNG THEO ACI 318 – 2011
Ghi chú: gió và tải trọng động đất ở trên tính với tải tính toán, còn các trường hợp tải khác tính tải tiêu chuẩn, trong trường hợp tải trọng gió và động đất tính với tải tiêu chuẩn thì thay 1,0W =1,6W; 1,0E =1,4E

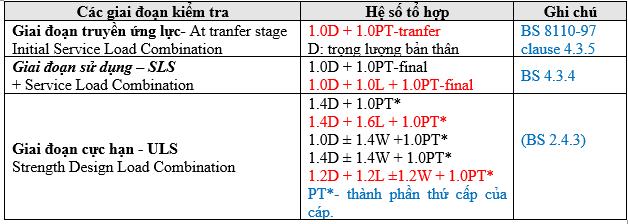

3.3 TỔ HỢP TẢI TRỌNG THEO BS 8110-97

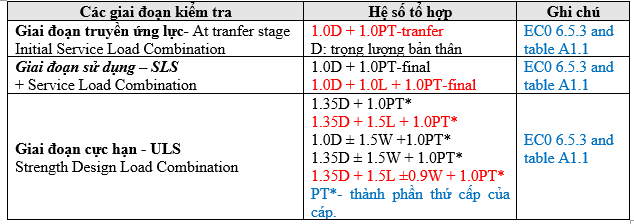

3.4 TỔ HỢP TẢI TRỌNG THEO EUROCODE

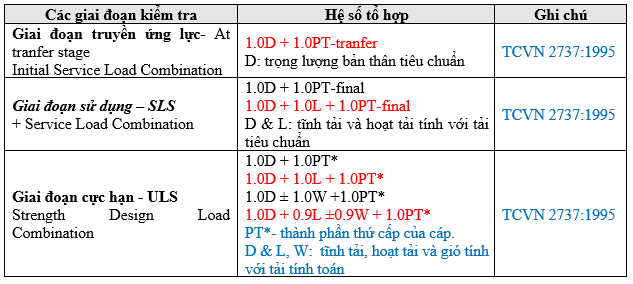

3.5 TỔ HỢP TẢI TRỌNG THEO TCVN 5574 - 2018
