Khóa học Plaxis - Lập Biện Pháp Thi Công Tầng Hầm Tại Tp.HCM

NỘI DUNG

1. Địa chất công trình

2. Kết cấu phần ngầm

3. Trình tự thi công

4. Kết quả mô phỏng

5. Phân tích kết quả

6. Kết luận

7. Tổng quan công trình

1. TỔNG QUAN

Dự án toạ lạc tại Quận 1, TP. Hồ Chí Minh, có kích thước hầm 60x30m với quy mô 3 tầng hầm sâu 14.5m.

BPTC sử dụng là Semi-Topdown.

Tường vây DW800 dài 38m, cắm vào lớp Sét cứng.

2. ĐỊA CHẤT

Độ sâu mực nước ngầm: -3.m

3. KẾT CẤU

Tường vây DW800, B35 giảm yếu còn B25.

Sàn tầng trệt S220, B30.

Sàn tầng B1 và B2 S300, B30.

Sàn tầng B3 S800, B30.

4. TRÌNH TỰ THI CÔNG

Bước 1: Thi công tường vây DW800, kích hoạt phụ tải ngoài hố đào.

Bước 2:  Đào đất đợt 1 đến -2.300m

Bước 3: Đổ bê tông sàn trệt.

Bước 4: Đào đất đợt 2 đến -4.000m

Bước 5: Đổ bê tông sàn B1 tại cao độ -3.500m.

Bước 6: Đào đất đợt 3 đến -9.000m

Bước 7: Đổ bê tông sàn B2 tại cao độ -8.500m.

Bước 8: Đào đất đợt 4 đến -14.500m và móng -16.100m

Bước 9: Đổ bê tông sàn B3 (cục bộ một số vị trí) tại cao độ -13.500m.

Bước 10: Đào đất đợt 5 đến đáy móng và hố PIT.

5. KẾT QUẢ MÔ PHỎNG

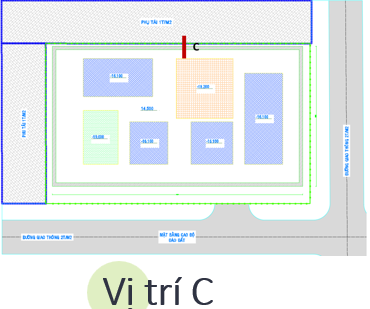

Mặt cắt khảo sát:

L – là chiều dài của tường vây đang khảo sát.

6. PHÂN TÍCH KẾT QUẢ

7. KẾT LUẬN

2.   Về lún nền:

•Độ lún nền đất xung quanh hố đào khi phân tích trong 3D cho kết quả nhỏ hơn 2D. Trong ví dụ này, độ chênh lệch này là hơn 4 lần.

3.   Về moment:

•Thớ căng của biểu đồ bao moment giống nhau giữa 2D&3D.

•Theo phương cạnh dài của công trình, biểu đồ bao moment có giá trị gần như tương đồng giữa 2D&3D tại các vị trí [L/3;L/2], càng về phía góc độ chênh lệch moment ở phía hố đào càng lớn (2D lớn hơn 3D).

•Theo phương cạnh ngắn của công trình, nhìn chung đường bao moment trong 3D nhỏ hơn 2D tại vị trí bụng, phía hố đào.

4. Kiến nghị:

Đối với các công trình có tỉ lệ cạnh dài lớn hơn 2 lần cạnh ngắn, cần phân tích ứng xử tường vây trong thi công hố đào bằng PLAXIS 3D để giảm chi phí xây dựng vì theo phương cạnh dài (càng về phía góc) cũng như phương cạnh ngắn thì kết quả phân tích cho thấy:

•PLAXIS 3D cho giá trị chuyển vị nhỏ hơn 2D;

•PLAXIS 3D cho giá trị moment ở bụng (phía hố đào) nhỏ hơn 2D → giảm được thép;

•PLAXIS 3D cho giá trị độ lún nền nhỏ hơn 2D.
